Neuheiten

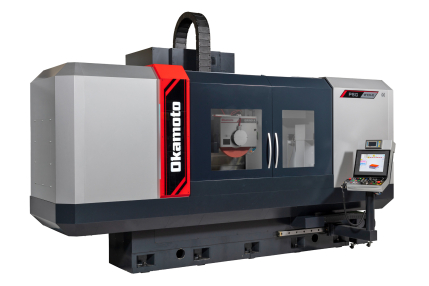

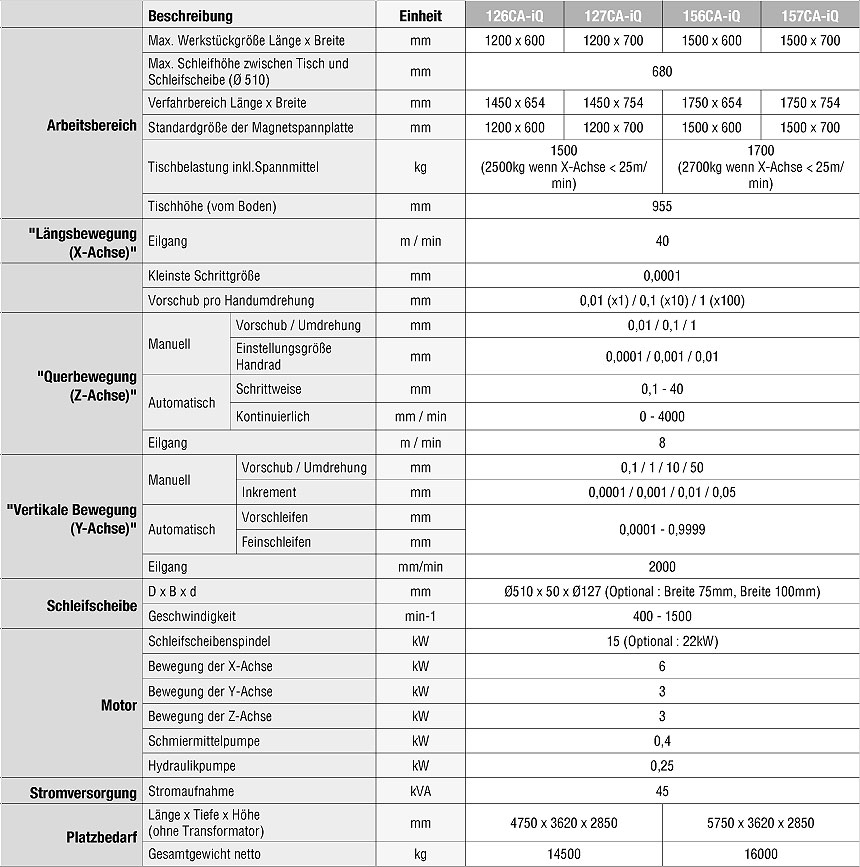

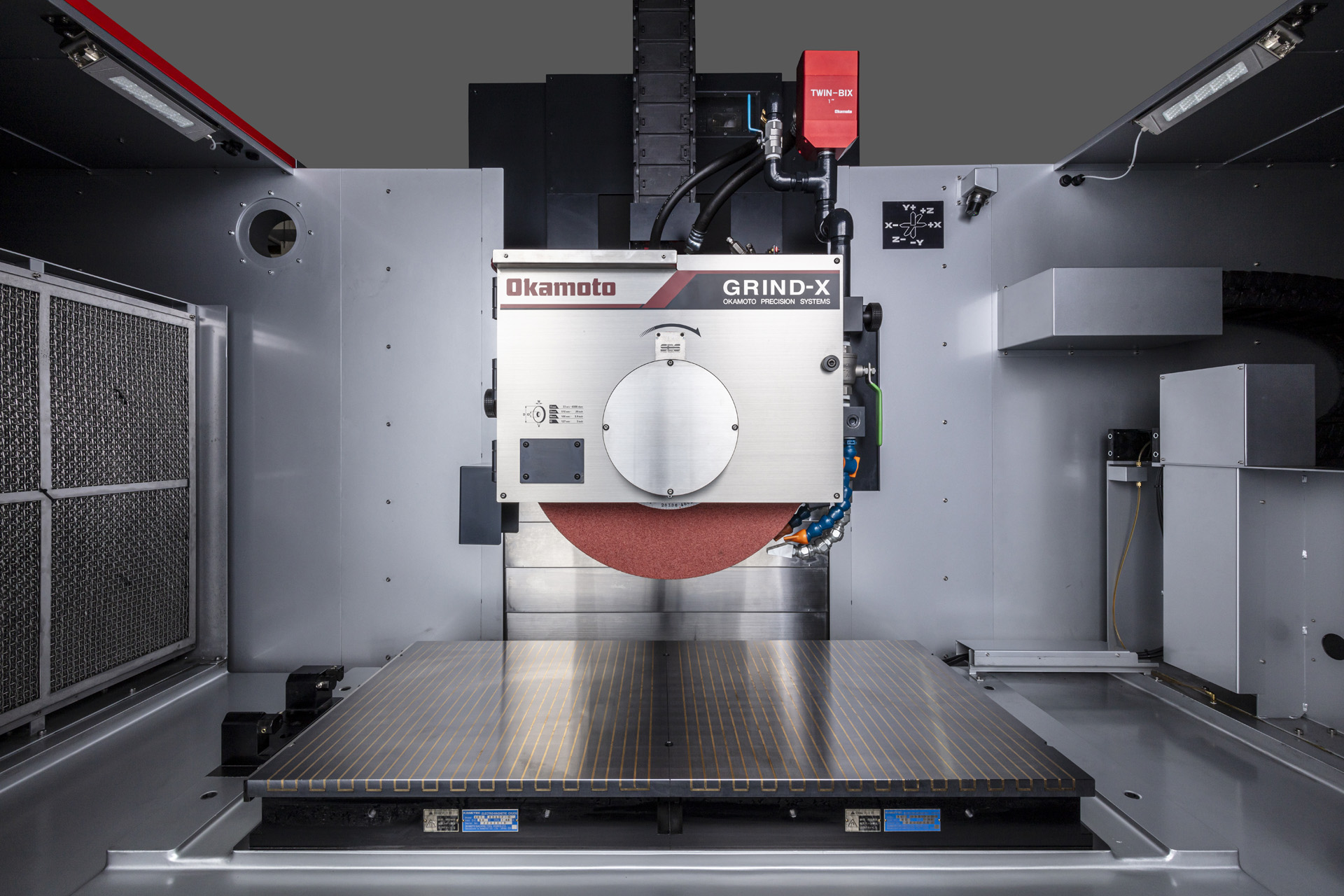

Präzisions-, Flach- und Profilschleifmaschine
(Längsweg 1200 - 1500mm)

Ein Schleifweg von 1200 – 1500mm in der Längsachse sowie ein Querweg von 600 – 700mm ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen diese Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führungen in der Längsachse und Querachse mit Kugelroll Spindel sind Garant für die dauerhafte Präzision und Hoch Produktion. Die intuitive Bedienung der Bedienelemente vereinfacht die Bedienung und steigert die Produktivität erheblich.

• Von Okamoto patentierte einzigartige Maschinenkonstruktion für höchste Präzision und Stabilität
• Querbewegung mit Säulenvorschub
• Verstärkter Schleifkopf
• 15kW Spindelmotor
• Maximale Tischgeschwindigkeit 40m/s.

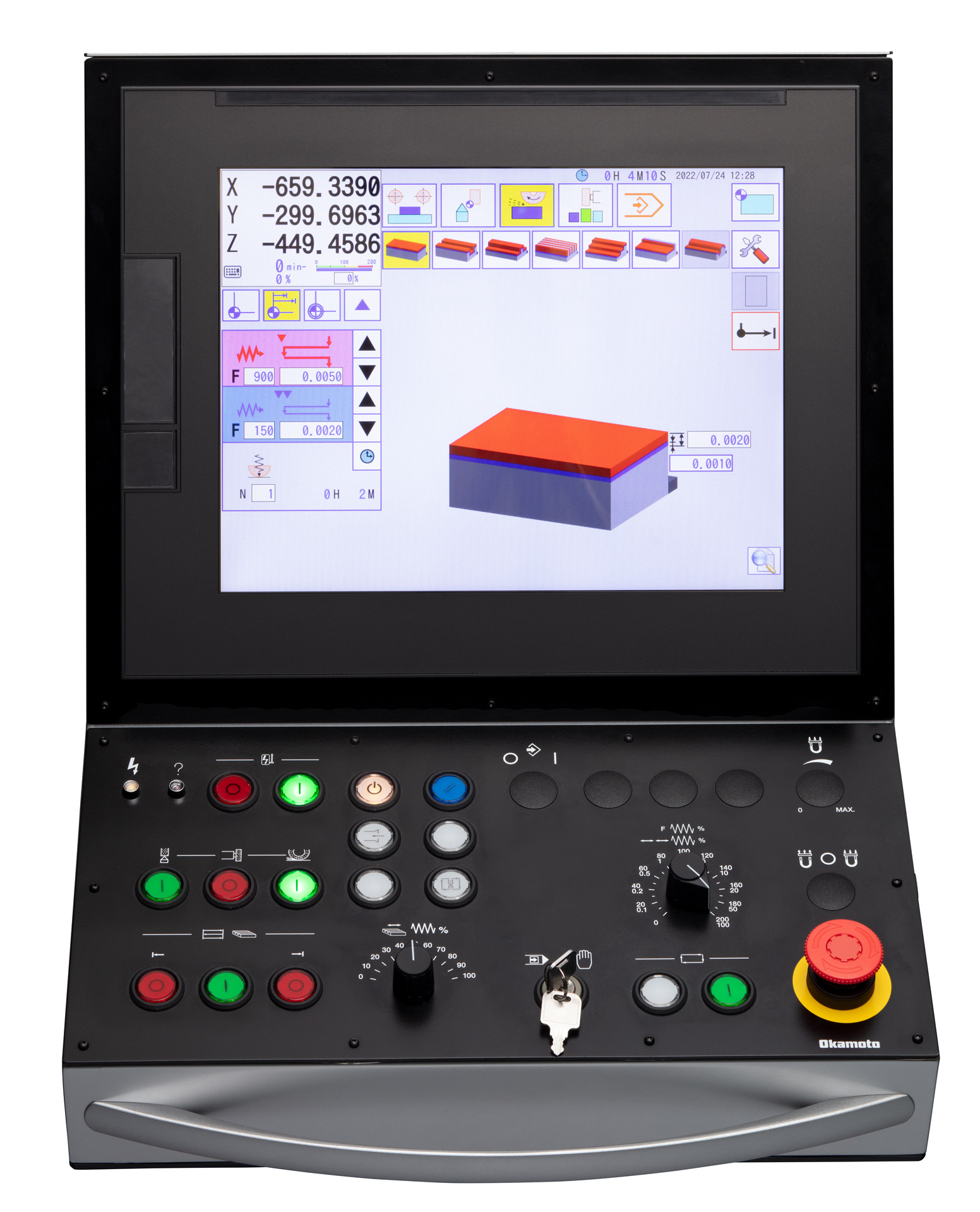

• Einfachste Bediener-Software mit 15 Zoll Bedienmonitor
• Statusanzeige im Maschinengehäuse integriert

Zusatzausstattung

• Elektro-Permanent-Magnetspannplatte
• Kühlmitteleinrichtung

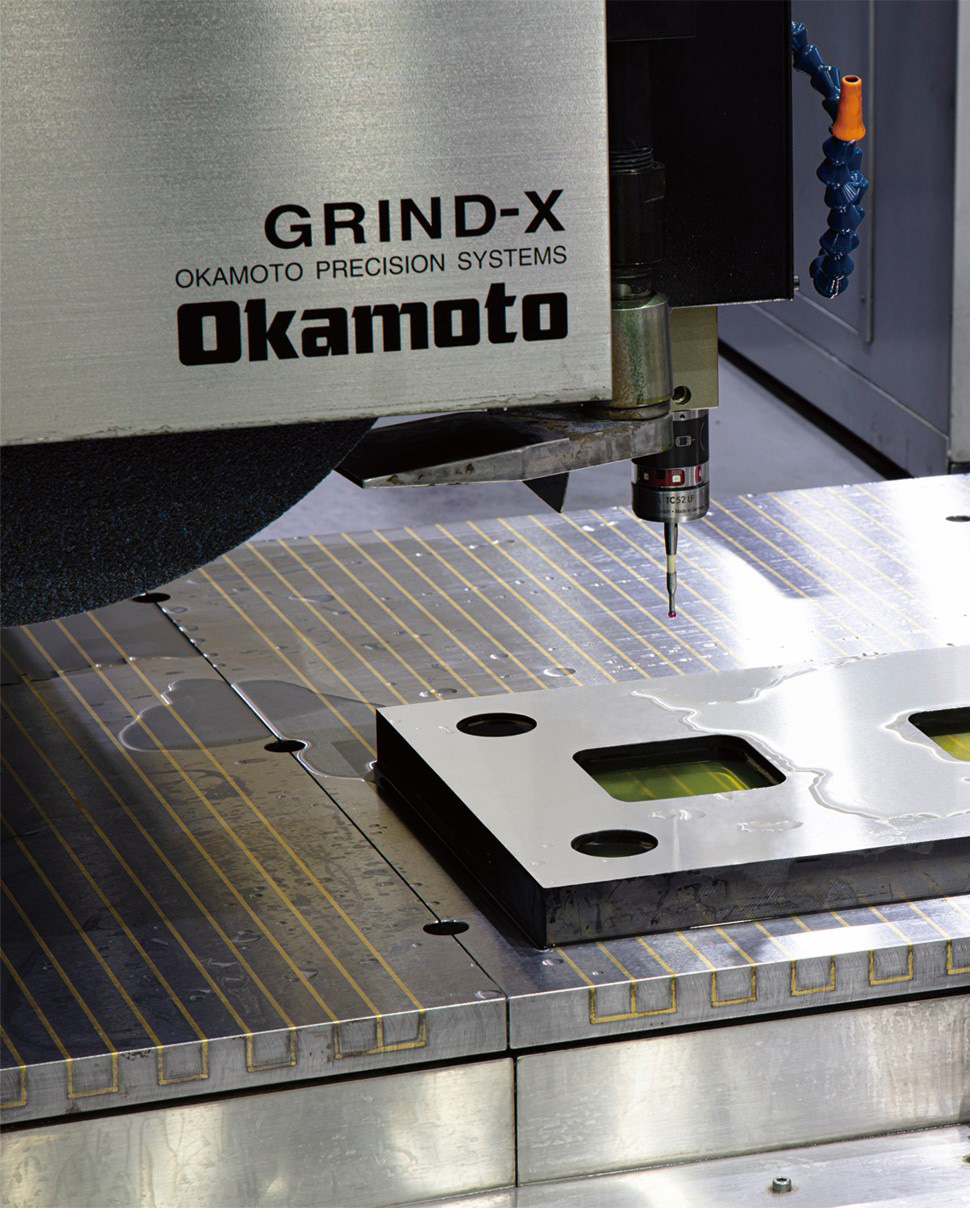

• Werkstückmessung
• Software Optionen

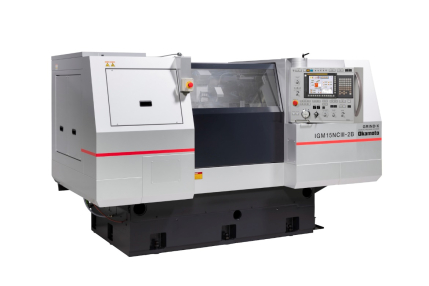

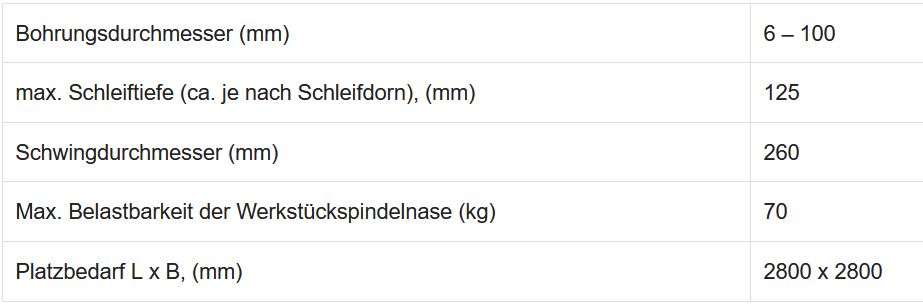

Äußerst robuste Innenschleifmaschine mit zwei unabhängig voneinander beweglichen Spindeln

Standardsoftware mit 10-stufigem Schleifprogramm. Software für das Konus- und Konturschleifen bei paralleler 2-Achsen- Ansteuerung. Eingabe der Schleifdaten mittels Touchscreen. Schleifscheibe und Spindel werden standardmäßig jeweils durch AC-Servomotoren angetrieben. Die hohe Präzision wird durch die gekühlte Kugelumlaufspindel optimiert.

• Spindeldrehzahl 6.000 min-1 bis 60.000 min-1
• Eine Auswahl an selbstangetriebenen Hochfrequenzspindeln ist ebenfalls erhältlich (Option).
• Boxer-Spindelanordnung für eine schnelle und einfache Einstellung ohne Bedenken hinsichtlich Spindel-/Werkstückbeeinträchtigungen
• FANUC Touchscreen mit einfacher Symboleingabe
• Kühlmittelzufuhr durch die Werkstückspindel
• Schwenkbarer Abrichter

Zusatzausstattung

• Spannmittel
• Auswahl verschiedener Innenspindeln
• Kühlmittelanlage
• Software Optionen

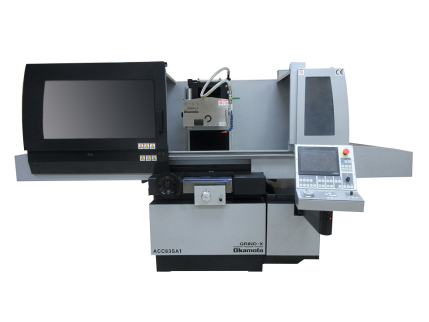

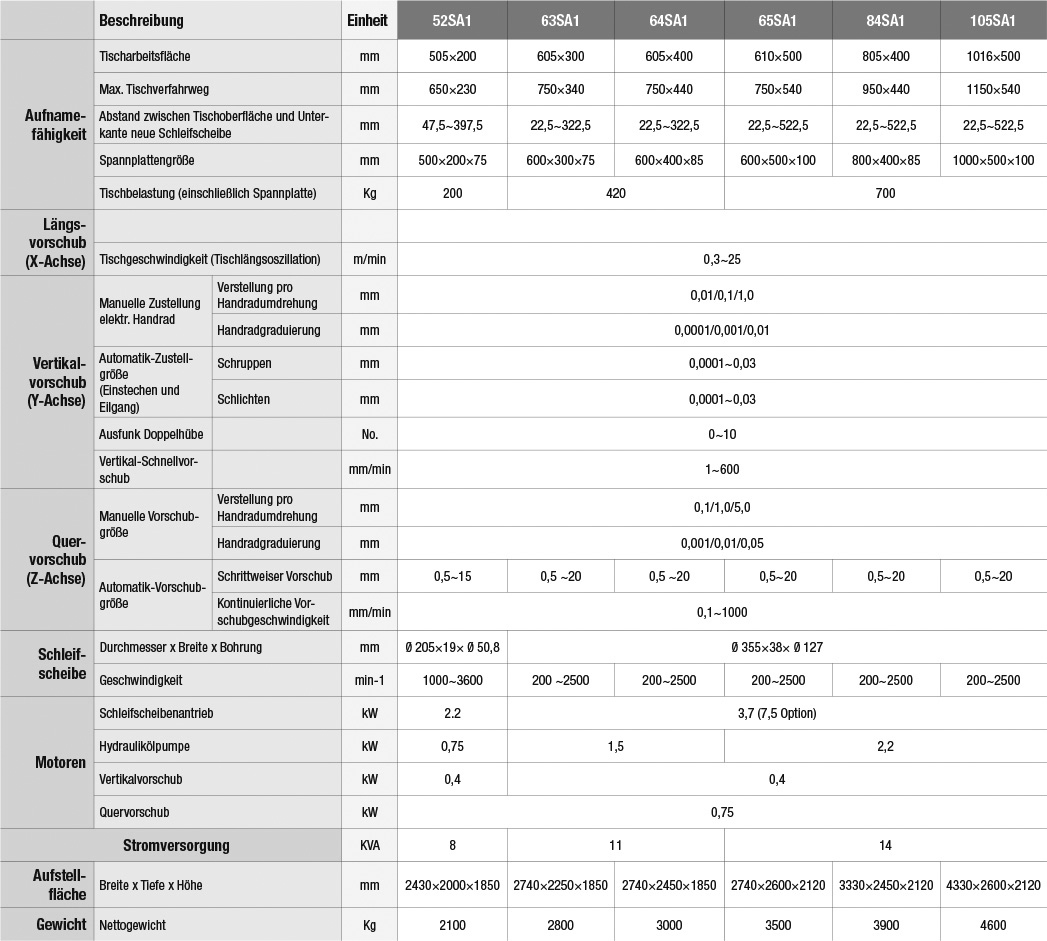

Präzisions- Flach- und Profilschleifmaschine

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Die stabile Ausführung des Spindelkopfes und das Führungsprinzip mit Doppel – V – Führungen in der Längsachse und der Querachse sind Garanten für dauerhafte Präzision. Schleifweg von 500mm – 1.000mm in der Längsachse und 200mm – 500mm in der Querbewegung.

• Kreuztischbauweise
• LCD – Touchscreen – Steuerung
• Mehrfach- Einstechzyklus für die Querbewegung
• Automatisches Abrichten mit Kompensation
• Stufenlose Drehzahlregelung
• Automatische Schleifspindelrückstellung

Zusatzausstattungen

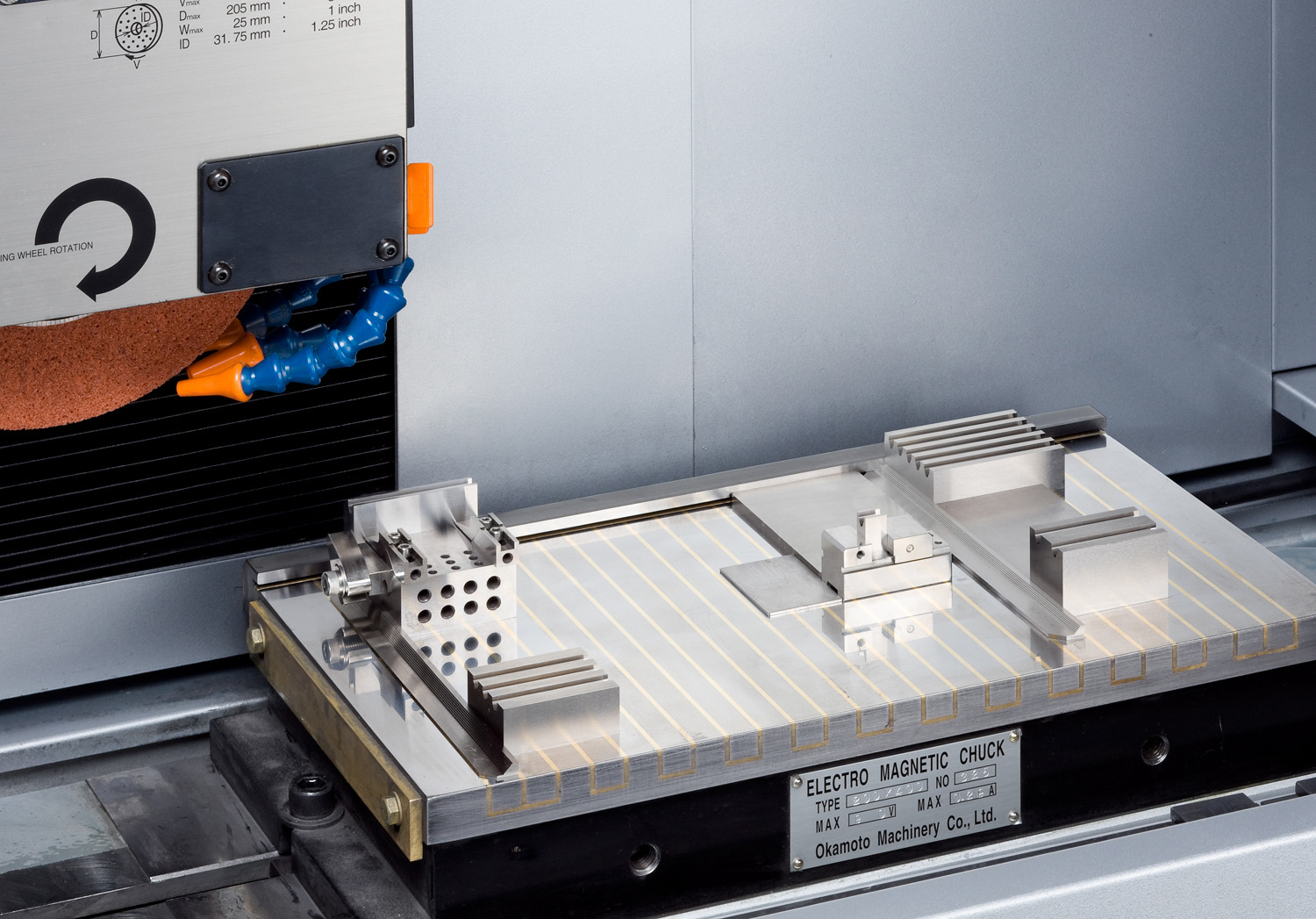

• Elektro- Permanent – Magnetspannplatte
• Kühlmitteleinrichtung
• Temperaturstabilisierter Schleifkopf

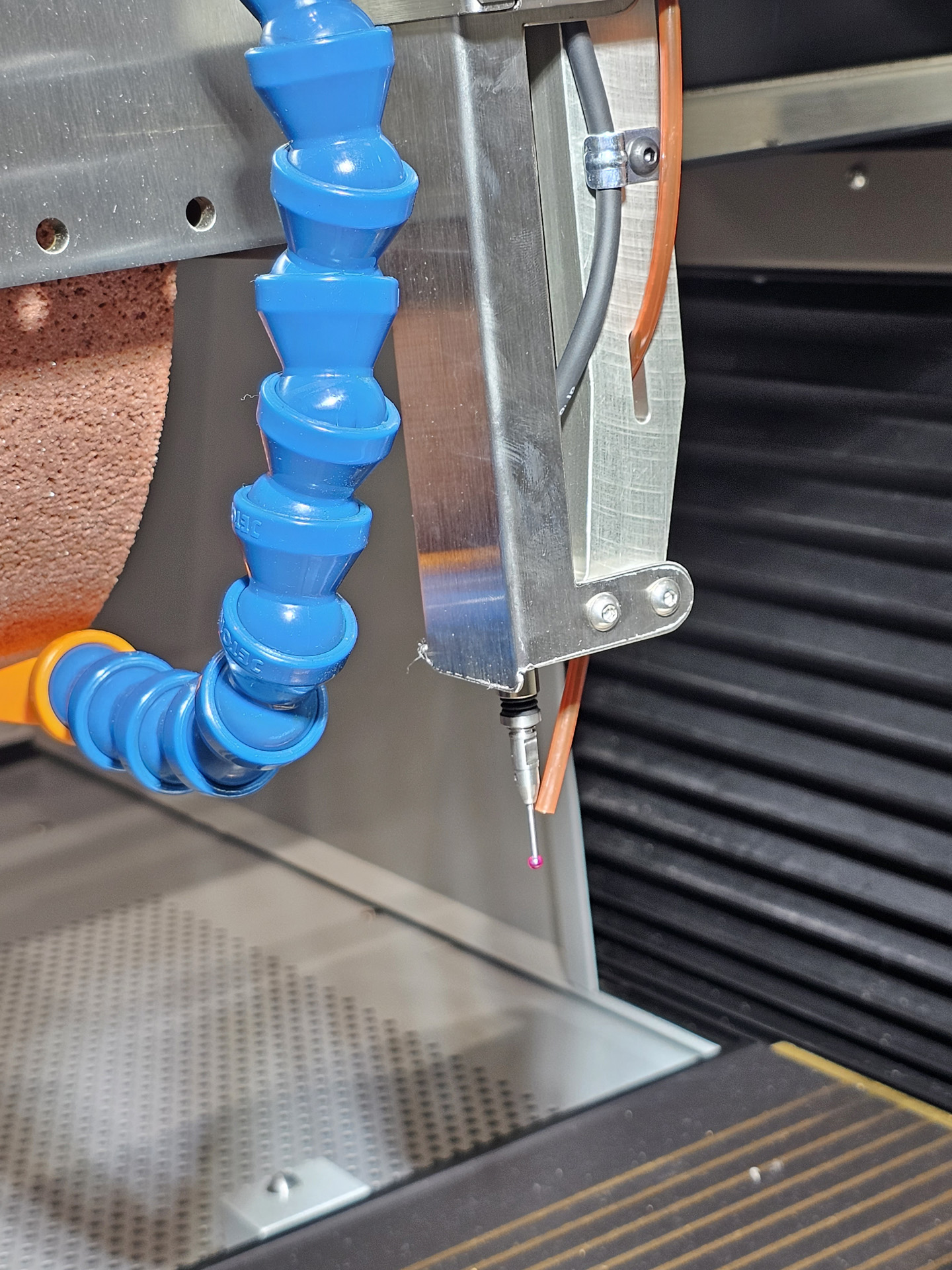

• Optional neu: Quick-Touch-Messsystem
  (Messen der Werkstückhöhe auf der Maschine)

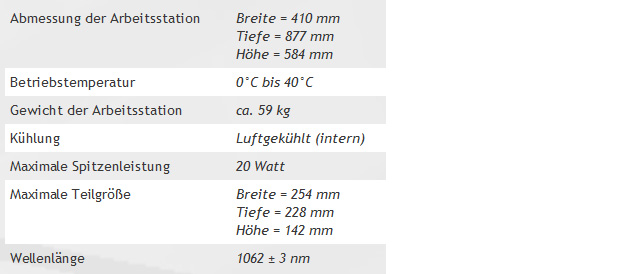

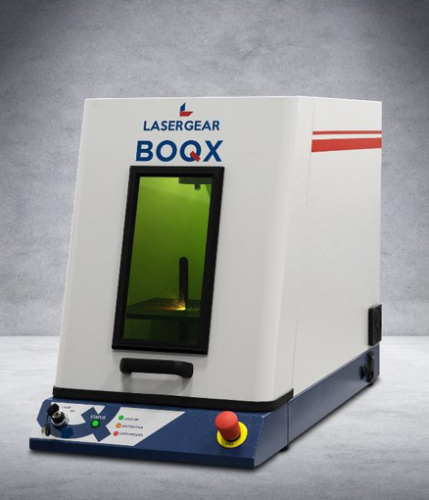

Das preisgünstige Einsteigermodell

Komplettanlage mit 20 Watt Faserlaser und motorisiertem Hubtisch.
