Flachschleifmaschinen

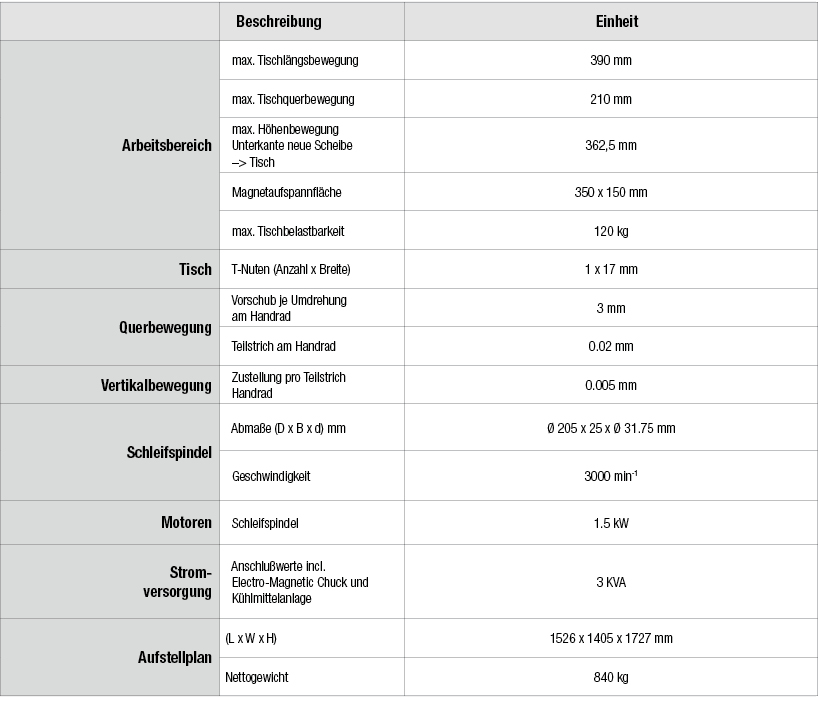

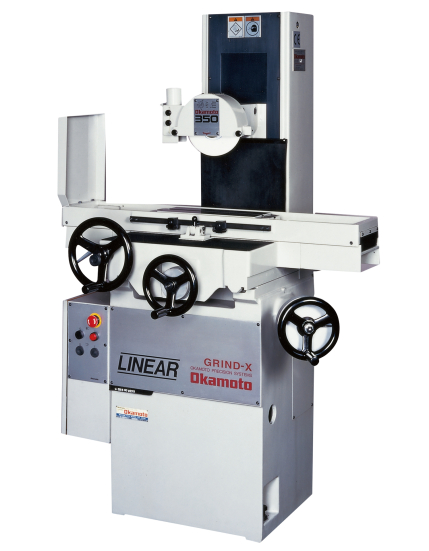

Manuelle Präzisions- Flachschleifmaschine

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die manuelle Bedingung der Steuerung vereinfacht den Einsatz und erhöht die Produktivität merklich. Schleifweg 350mm in der Längsachse und 150mm in der Querbewegung.

• Maschinenbett aus Gusseisen
• Schwingungsdämpfende Konstruktion
• Tischführungen als Linear-Rollenführung

Zusatzausstattung

• Elektro- Magnetspannplatte
• Auswuchtsystem mit Auswuchtdorn
• Ersatzscheibenflansch

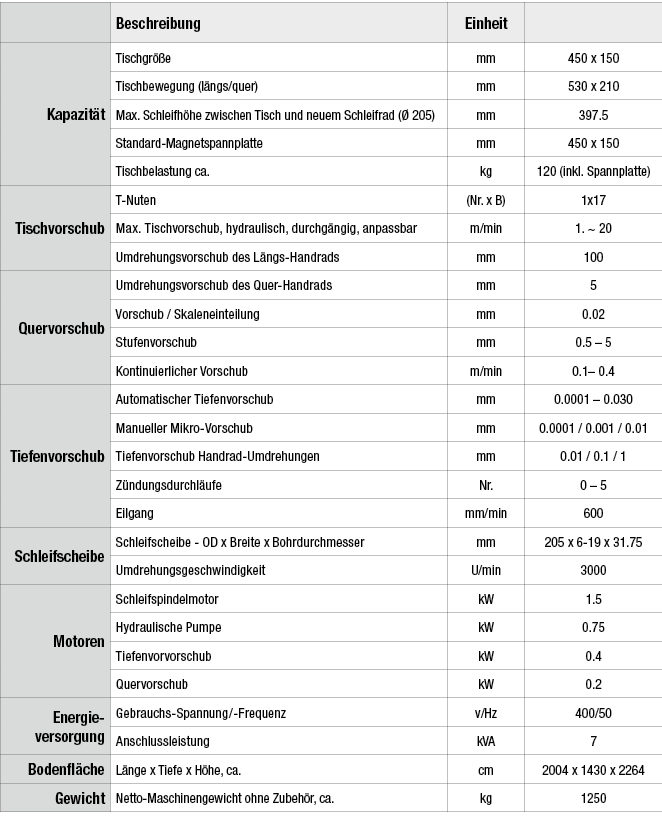

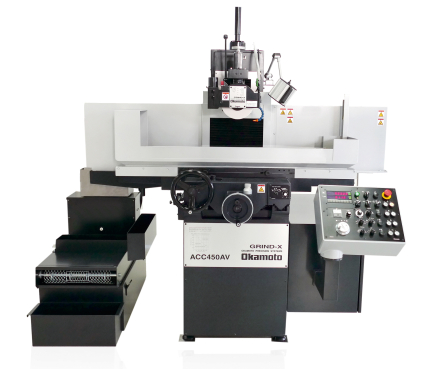

Präzisions- Flachschleifmaschine

Um dem Einfluss von Wärmeausdehnung und Vibration vorzubeugen, sind Hydraulikeinheit und Haupteinheit separat angebracht. Zur Gewährleistung einer langlebigen und wartungsfreien Anwendung sind Führungsbahn und -schlitten mit einer automatischen Ölschmierung ausgestattet. Die Kombination von handgeschabten Doppel -V – Gleitführungen und Turcite - Beschichtung für geringe Reibung garantiert lebenslanges präzises Schleifen. Alle Gussteile weisen eine hohe statische und dynamische Steifigkeit auf und sind der Garant für hervorragende Dämpfungseigenschaften. Schleifweg  450mm in der Längsachse und 150mm in der Querbewegung.

Zusatzausstattung

• Staubabsaugungssystem
• Kühlsystem
• Magnetspannplatte
• Überkopfabrichter – manuelle Bedienung
• Digitalanzeige für Quervorschub und Micro- Quereinstellung
• Stufenlose Drehzahlregelung

Präzisions- Flach- und Profilschleifmaschine

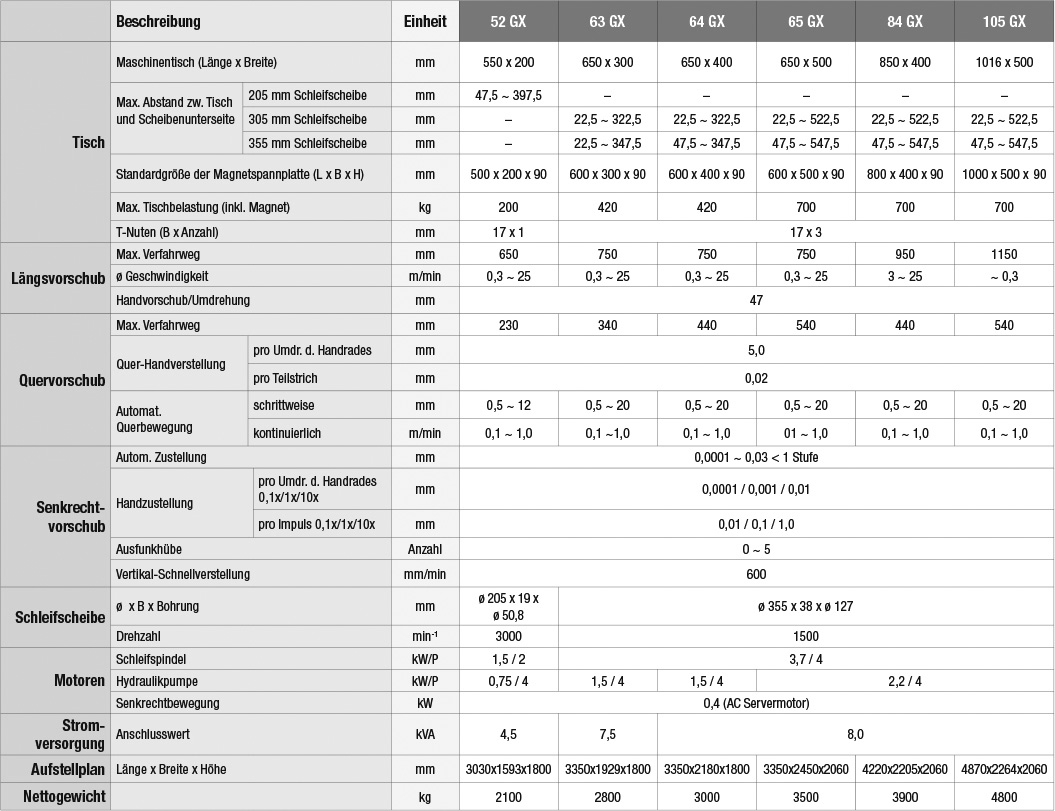

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Schleifweg von 500mm - 1.000mm in der Längsachse und 200mm – 500mm in der Querbewegung.

• Hydraulische Flach- und Profilschleifmaschinen
• Kreuztischbauweise
• Doppel V-Führungen längs und quer
• Langjährig bewährte LSI-Steuerung

Zusatzausstattung

• Elektro-Permanent Magnetspannplatte
• Hydraulischer Abrichter am Spindelkopf montiert
• Papierbandfilter mit Kühlmitteleinrichtung
• Stufenlose Drehzahlregelung
• Kompensation des Schleifscheibenabtrages

Präzisions- Flach- und Profilschleifmaschine

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Die stabile Ausführung des Spindelkopfes und das Führungsprinzip mit Doppel – V – Führungen in der Längsachse und der Querachse sind Garanten für dauerhafte Präzision. Schleifweg von 500mm – 1.000mm in der Längsachse und 200mm – 500mm in der Querbewegung.

• Kreuztischbauweise
• LCD – Touchscreen – Steuerung
• Mehrfach- Einstechzyklus für die Querbewegung
• Automatisches Abrichten mit Kompensation
• Stufenlose Drehzahlregelung
• Automatische Schleifspindelrückstellung

Zusatzausstattungen

• Elektro- Permanent – Magnetspannplatte
• Kühlmitteleinrichtung
• Temperaturstabilisierter Schleifkopf

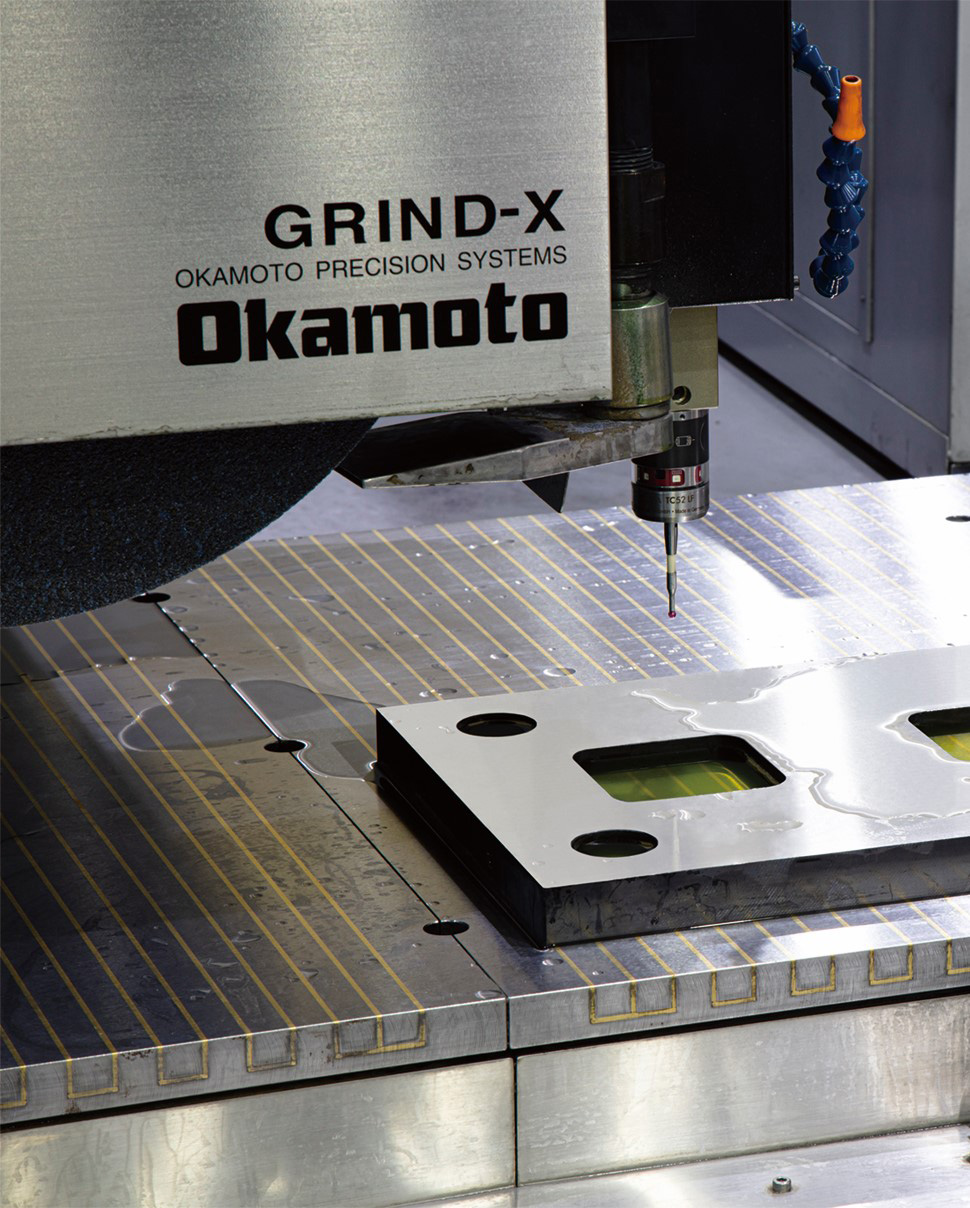

• Optional: Quick-Touch-Messsystem
  (Messen der Werkstückhöhe auf der Maschine)

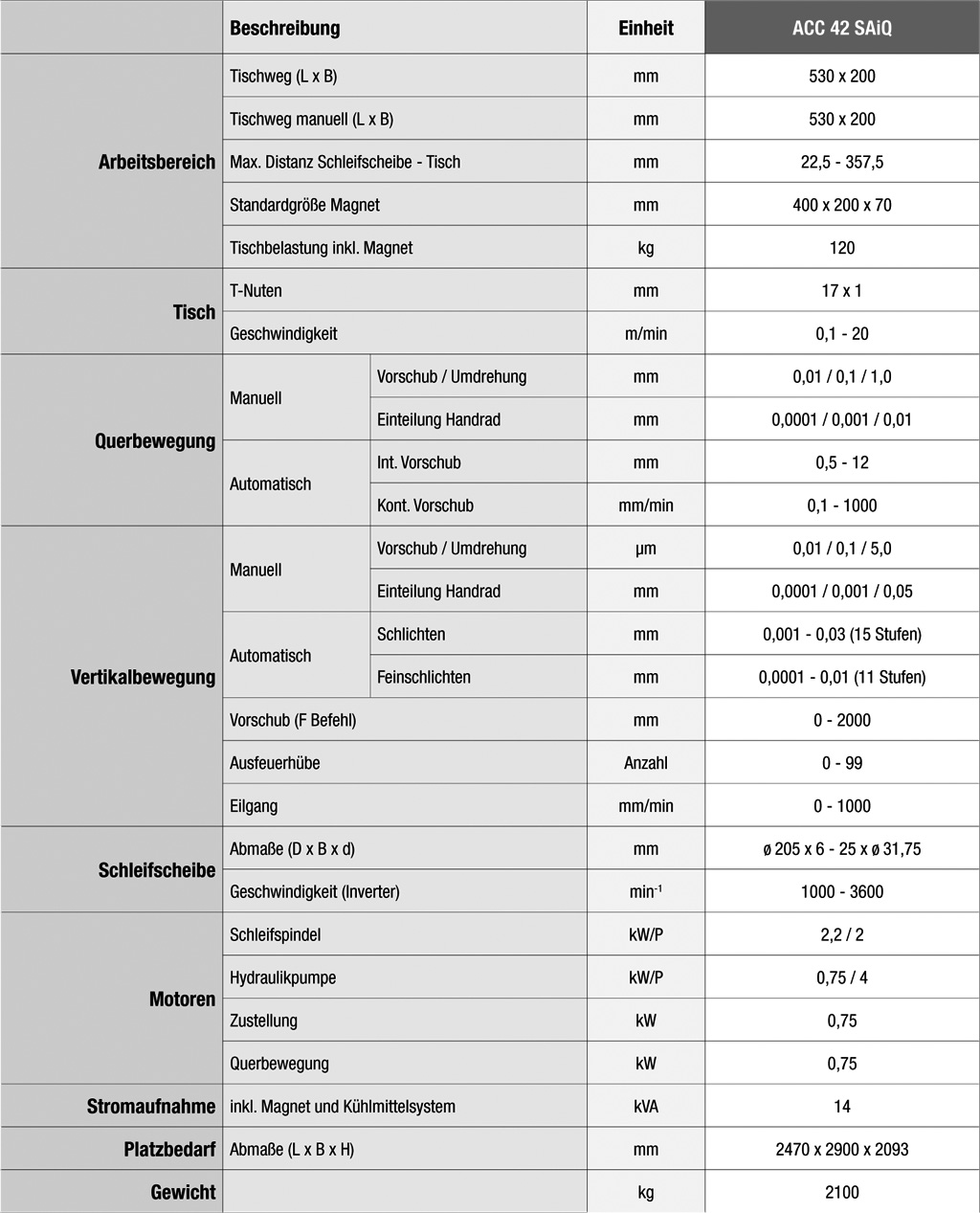

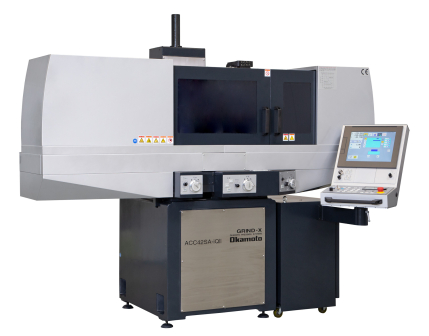

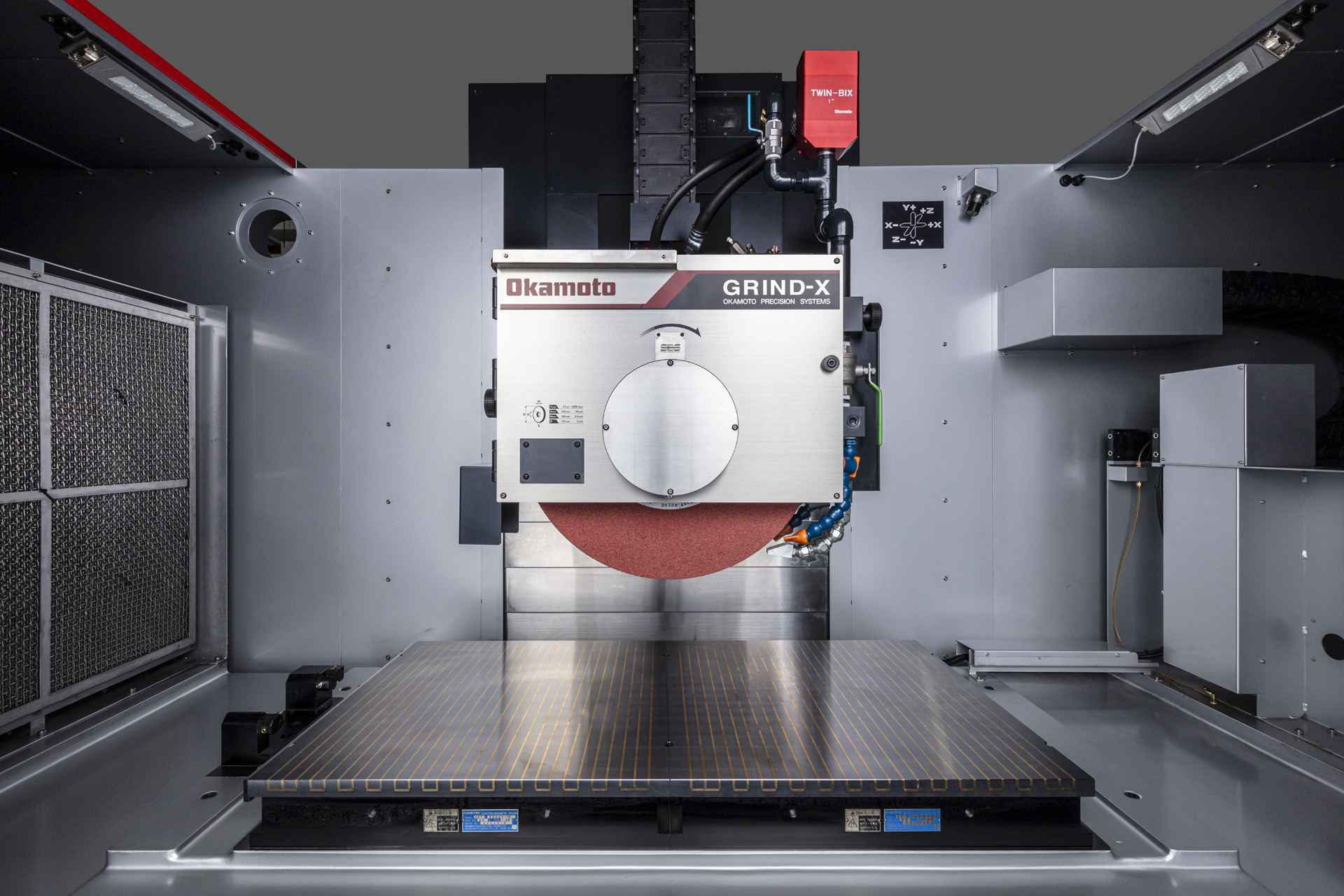

CNC - Präzisions- Flach- und Profilschleifmaschine

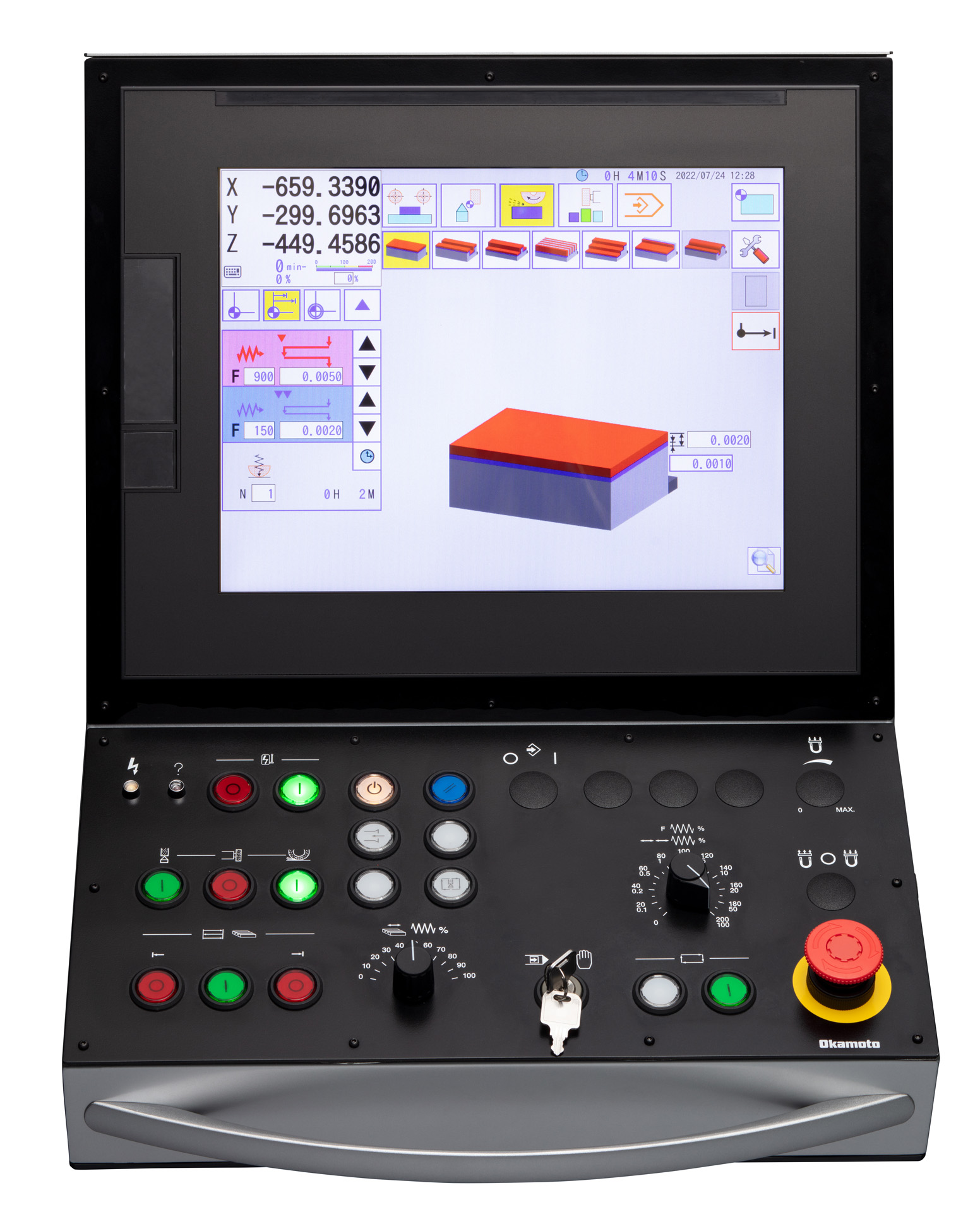

Innovative IQ – Touchscreen- Steuerung
(Alle Schleifaufgaben werden auf dem Bildschirm mit sich selbsterklärenden Symbolen dargestellt)

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung sind Garanten für die dauerhafte Präzision. Schleifweg 400mm in der Längsachse und 200mm in der Querbewegung.

Zusatzausstattungen

• Elektro- Permanent- Magnetspannplatte
• Papierbandfilter mit Kühlmitteleinrichtung

Präzisions- Flach- und Profilschleifmaschine
(Längsweg bis 1000mm)

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Schleifweg von 600mm – 1000mm in der Längsachse und 400mm – 600mm in der Querbewegung.

Wahlweise konventionell mit FX – Controller oder als vollwertige NC/ CNC – Maschine mit PC – Steuerung

Zusatzausstattung

• Elektro-(Permanent) Magnetspannplatte
• Überkopfabrichter hydraulisch, am Spindelkopf montiert mit Kompensation oder Tischabrichter mit Kompensation
• Stufenlose Drehzahlregelung
• Papierbandfilter mit Kühlmitteleinrichtung



Präzisions- Flach- und Profilschleifmaschine
(Längsweg 1200 - 1500mm)

Ein Schleifweg von 1200 – 1500mm in der Längsachse sowie ein Querweg von 600 – 700mm ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen diese Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führungen in der Längsachse und Querachse mit Kugelroll Spindel sind Garant für die dauerhafte Präzision und Hoch Produktion. Die intuitive Bedienung der Bedienelemente vereinfacht die Bedienung und steigert die Produktivität erheblich.

• Von Okamoto patentierte einzigartige Maschinenkonstruktion für höchste Präzision und Stabilität
• Querbewegung mit Säulenvorschub
• Verstärkter Schleifkopf
• 15kW Spindelmotor
• Maximale Tischgeschwindigkeit 40m/s.
• Einfachste Bediener-Software mit 15 Zoll Bedienmonitor
• Statusanzeige im Maschinengehäuse integriert

Zusatzausstattung

• Elektro-Permanent-Magnetspannplatte
• Kühlmitteleinrichtung

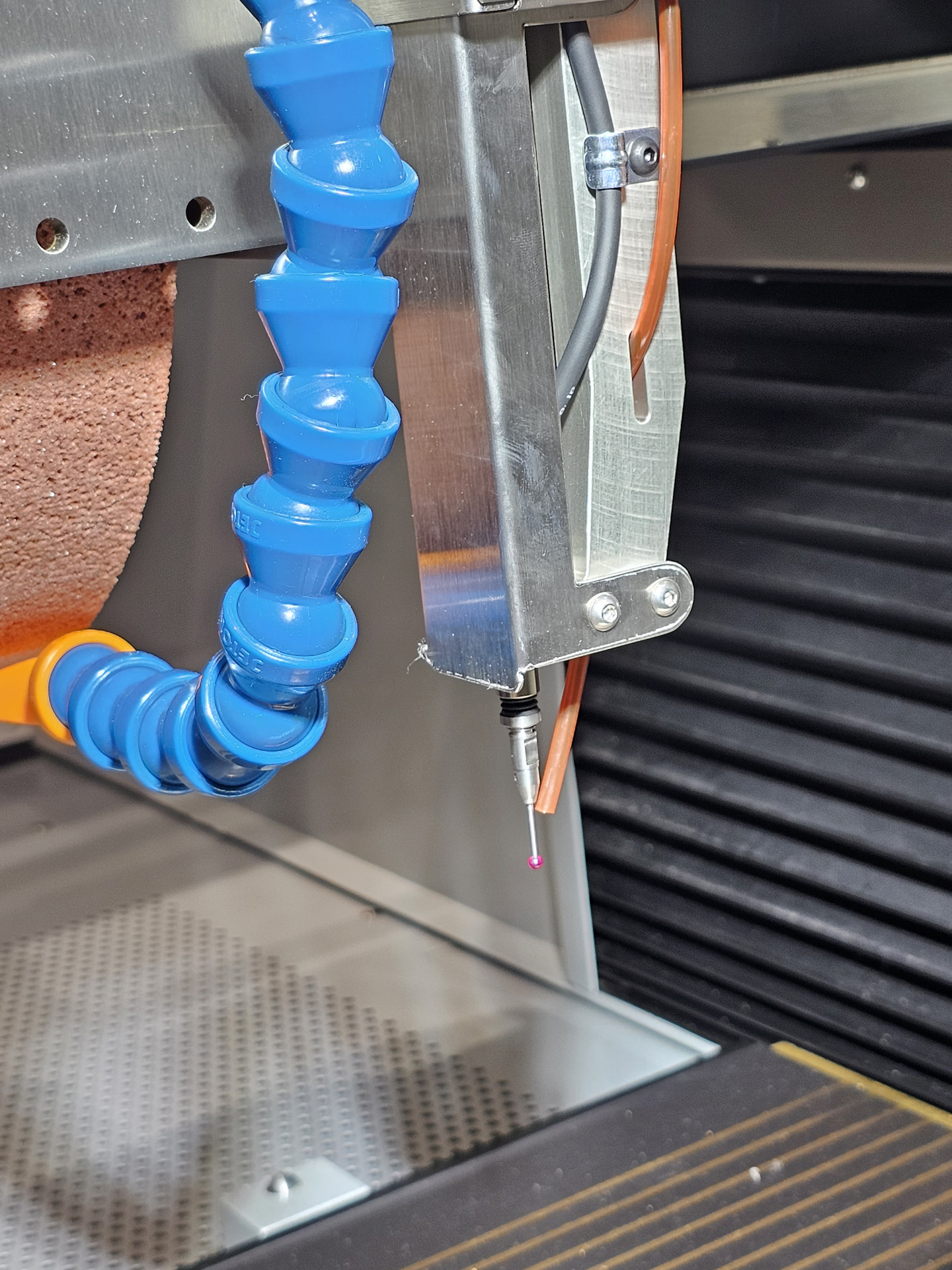

• Werkstückmessung
• Software Optionen

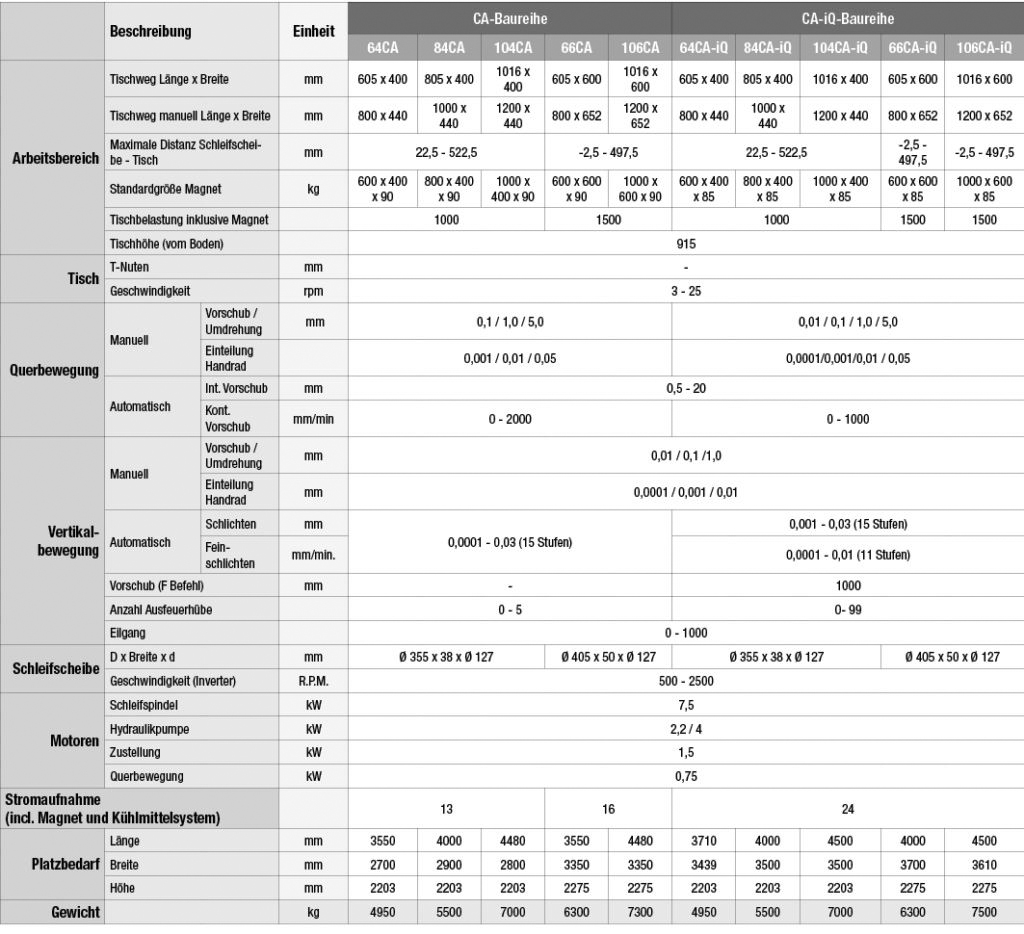

Präzisions- Flach- und Profilschleifmaschine

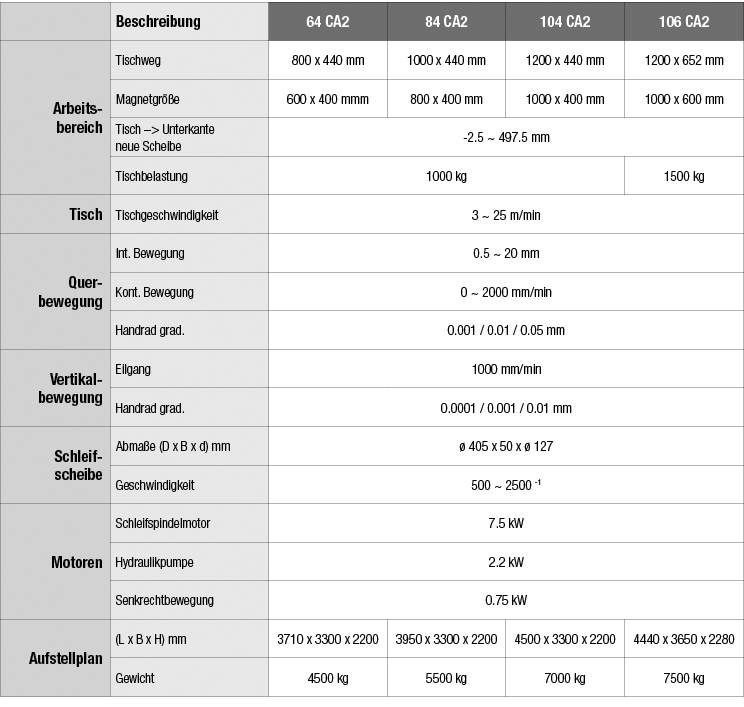

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse (ACC CA2) sind Garanten für die dauerhafte Präzision. Die intuitive Bedingung der Steuerung vereinfacht den Einsatz und erhöht die Produktivität merklich. Schleifweg von 600mm  - 1.000mm in der Längsachse und 400mm – 600mm in der Querbewegung.

• CNC-Flach- und Profilschleifmaschine
  z.B. 3 Achsen simultan
• Säulenvorschub für Querbewegung
• Dialogeingabe-System

Zusatzausstattung

• Hydrauliköl-Temperaturregler
• Ersatzscheibenflansch
• Auswuchtsystem mit Auswuchtdorn
• Elektromagnetspannplatte
• Kühlmittelsysteme

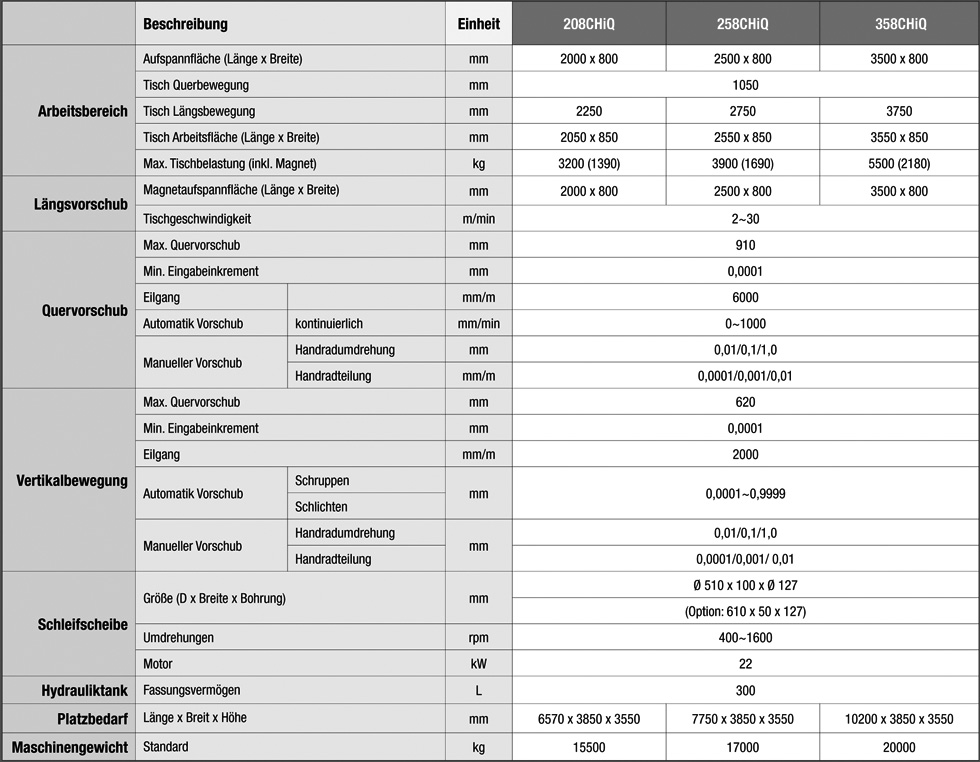

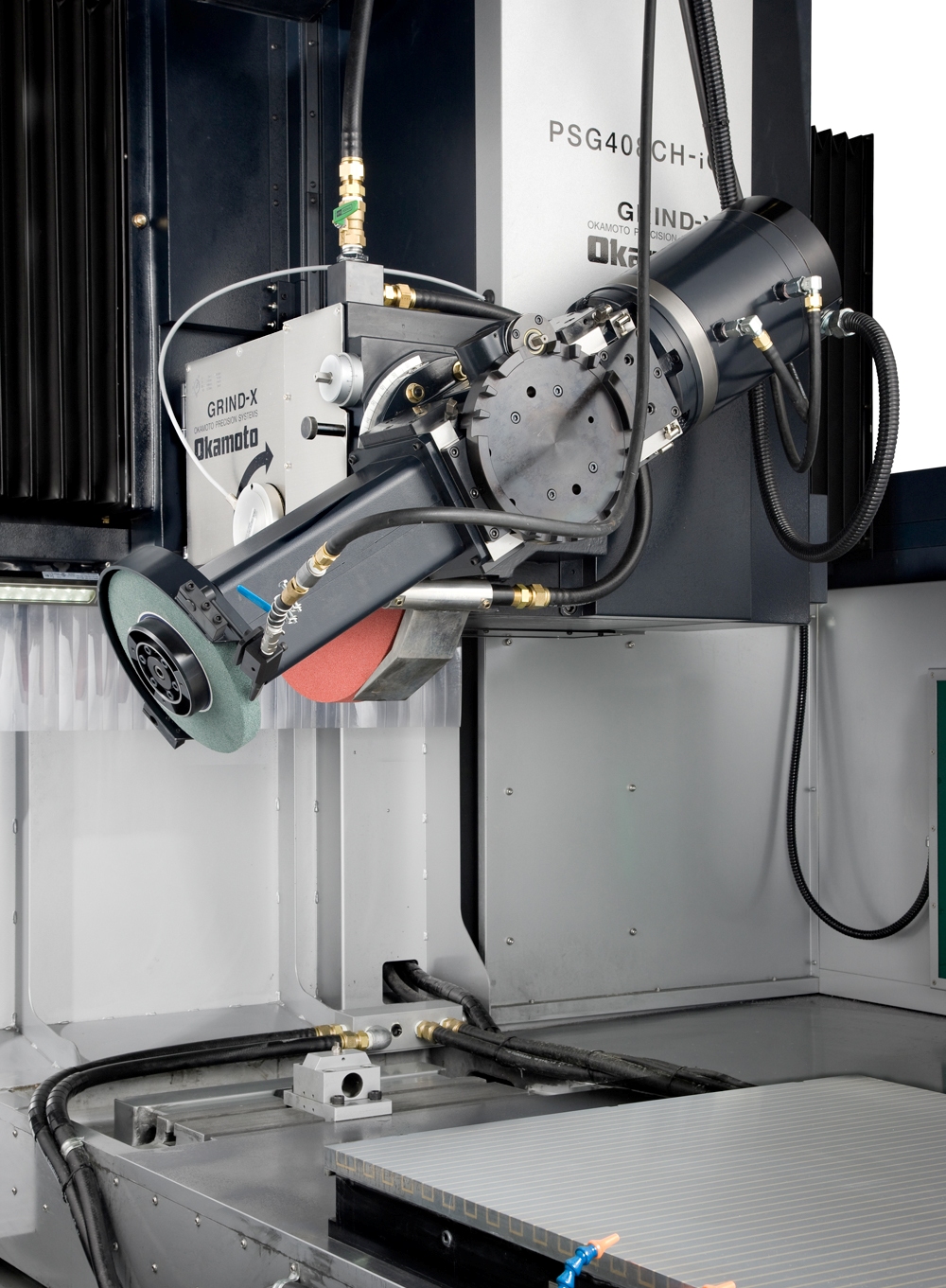

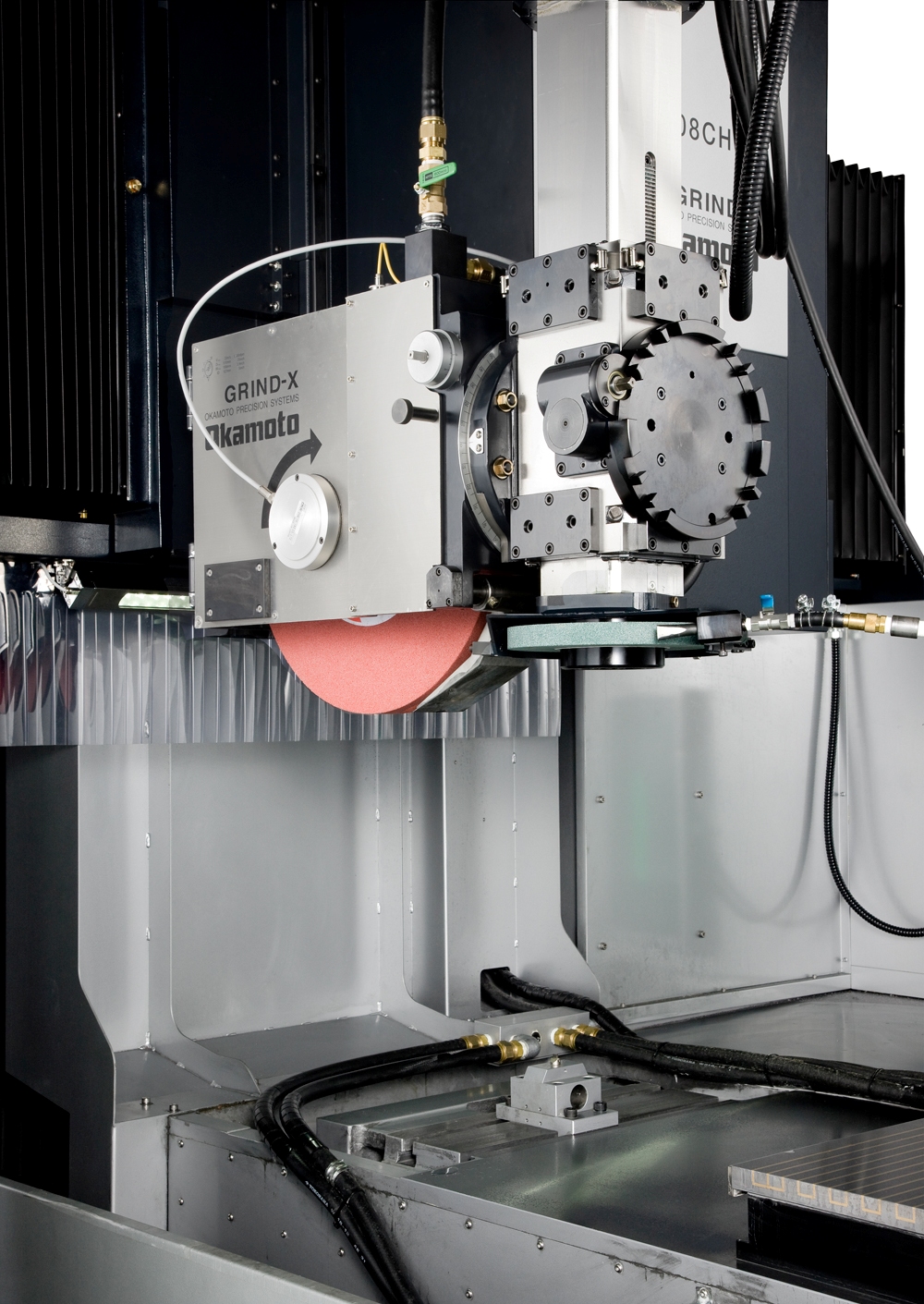

Präzisions Doppel- Ständermaschine

Die Baureihe ACC-CHiQ erfüllt die hohen Anforderungen an Präzision, welche in der Herstellung für Teile im Maschinenbau, im Werkzeug- und Formenbau, in der Heißkanaltechnik und im Stanzwerkzeugbau Anwendung finden.

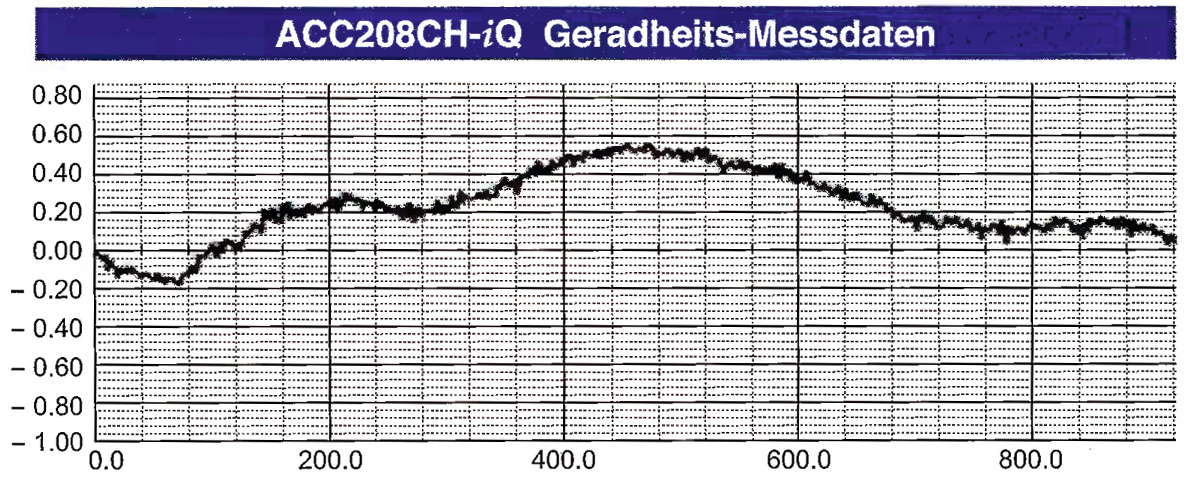

Die Querführungen lassen sich mechanisch einstellen und sind jederzeit einfach bei Bedarf nachzujustieren. Hierbei braucht nicht über die CNC kompensiert werden, was wiederum den Vorteil einer höheren Oberflächengüte sowie Ebenheit hat.

• Baugrößen von 2.000mm – 3.500mm in der Längsachse sowie ein Querweg von 800mm (1.000mm)
• PC-Steuerung mit Touch-Screen
• Simple Dateneingabe über Symbole
• Stabile Bauweise für höchste Geometrieanforderungen
• Mechanisch einstellbaren Querführungen


Zusatzausstattung

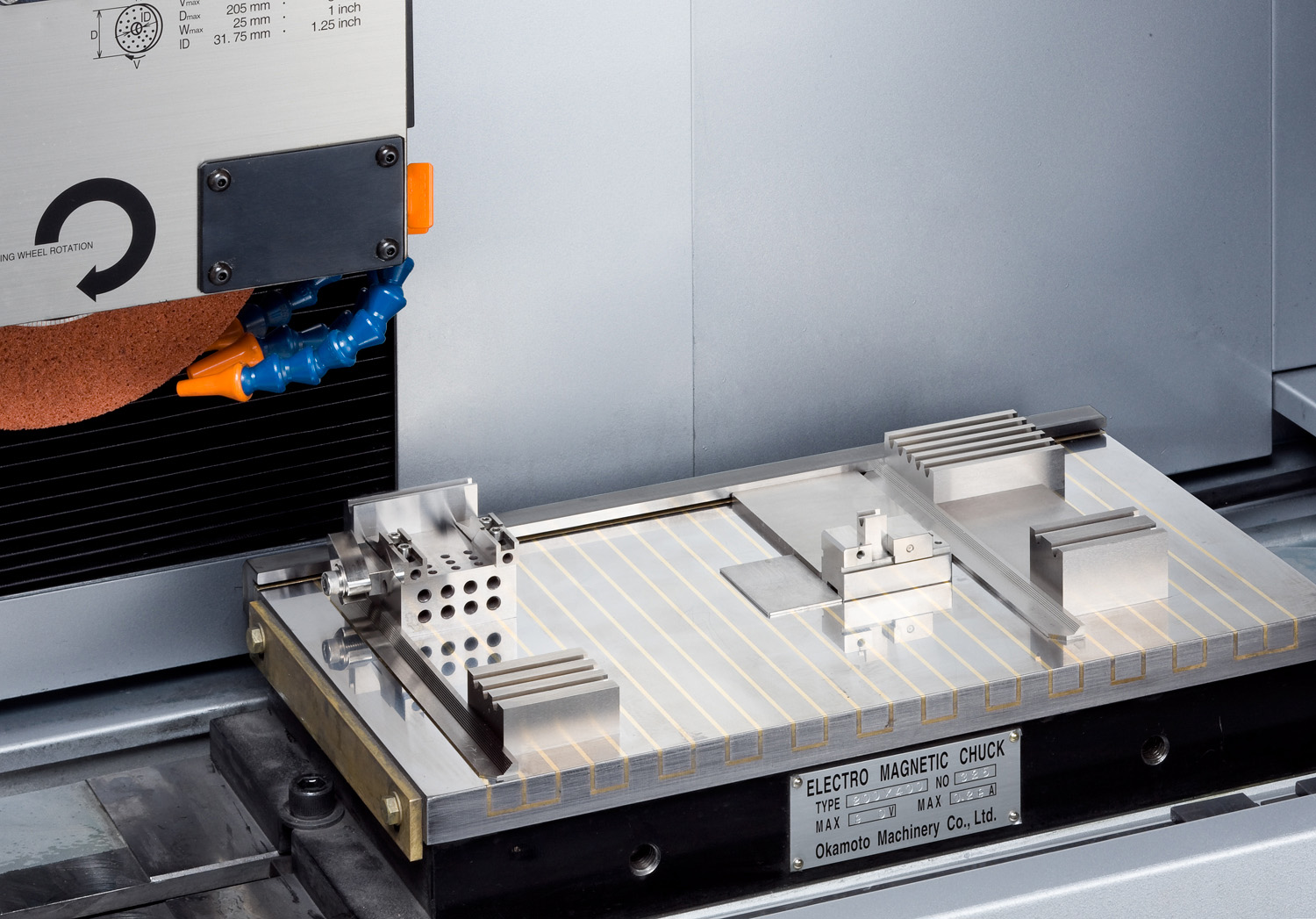

• Elektro-Permanent Magnetspannplatte
• Papierbandfilter mit Kühlmitteleinrichtung
• ISO-Software, Profilerstellungssoftware
• Überkopfabrichter am Spindelkopf montiert mit Kompensation
• Ständererhöhung 200mm

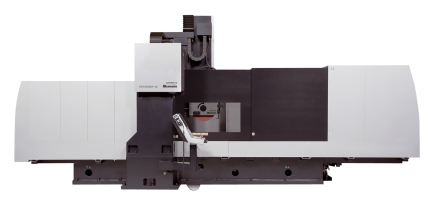

Doppelständer Flach- und Profilschleifmaschine

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Die intuitive Bedingung der Steuerung durch die Kommunikationssoftware vereinfacht den Einsatz und erhöht die Produktivität merklich. Schleifweg von 2000mm - 4000mm in der Längsachse und 1050mm - 2050mm in der Querbewegung.

• Doppel-Ständermaschine
• Stabile Bauweise für höchste Geometrieanforderungen
• Präzise Großflächenbearbeitung
• Konversation Software


Zusatzausstattung

• Elektro-(Permanent) Magnetspannplatte
• Papierbandfilter mit Kühlmitteleinrichtung
• Überkopfabrichter am Spindelkopf montiert
