Rundschleifmaschinen

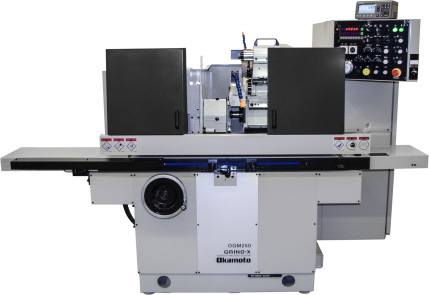

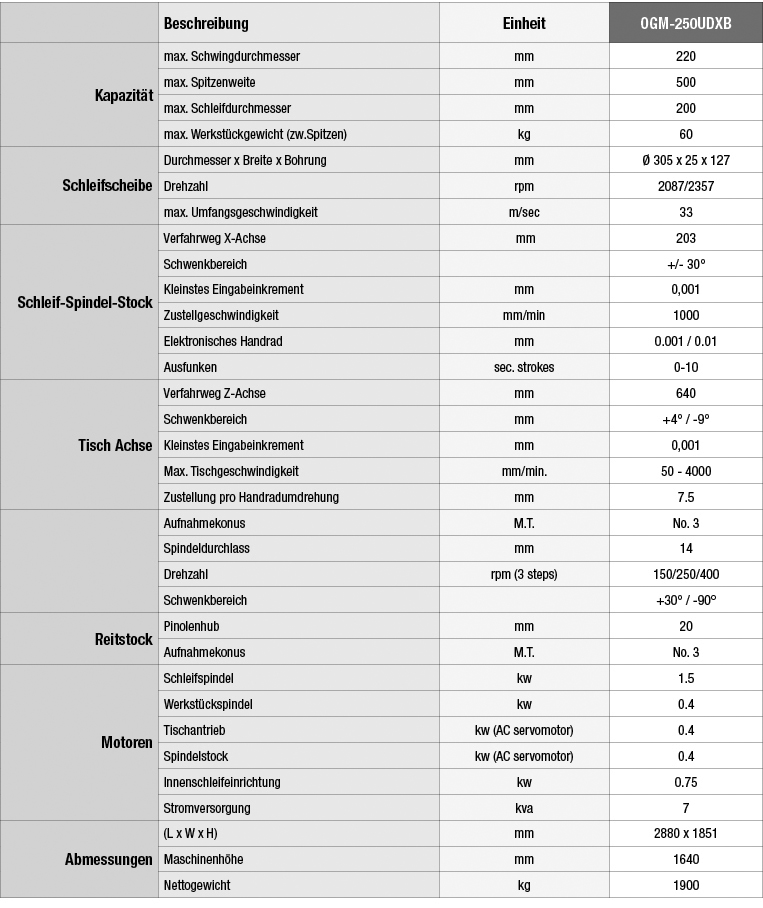

Universal- Rundschleifmaschine

Mit einer Spitzenweite von 500mm sowie einem Schleifdurchmesser von 200mm ist die OGM 250 UDX vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Die intuitive Bedingung der Steuerung vereinfacht den Einsatz und erhöht die Produktivität merklich.

• Okamoto eigene Steuerung, Modell DX
• Mit Innenschleifeinrichtung
• Tischantrieb mittels AC-Motor über Kugelumlaufspindel
• Maschinenbett in T-Form als Gusskörper


Zusatzausstattung

• Stirnmitnehmer ø 5-80mm
• Auswuchteinrichtung mit Auswuchtdorn
• Tischwinkel-Messeinrichtung
• Innenschleifeinrichtung für OGM-U-Typen
• Selbstzentrierendes Spannfutter zum Innenschleifen
• Manuelle 2- und 3-Punkt-Lünette
• Auflageböcke

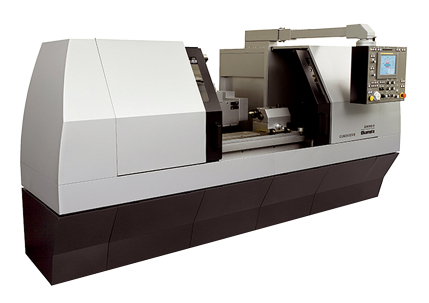

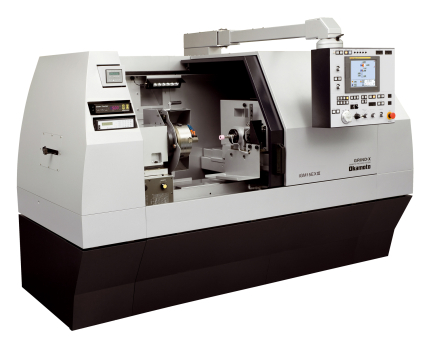

Präzisions- CNC- Rundschleifmaschine

Standardsoftware mit 10-stufigem Schleifprogramm. Software für den Profilschliff optional erhältlich. Eingabe Planschleiffdaten mittels Touch-Screen. Schleifscheibe und Spindel werden standardmäßig jeweils durch AC-Servomotoren angetrieben. Positionar und GAP-Eliminator standardmäßig.

• Rundschleifmaschine Außen/Universal
• FANUC Touch-Screen mit einfacher Symboleingabe
• Baugrößen von 500mm bis 1500mm zwischen Spitzen

Zusatzausstattung

• Drei-Backen-Futter mit Futterflunsch Ø 200mm
• Bandfilteranlage mit 120 Liter Tank

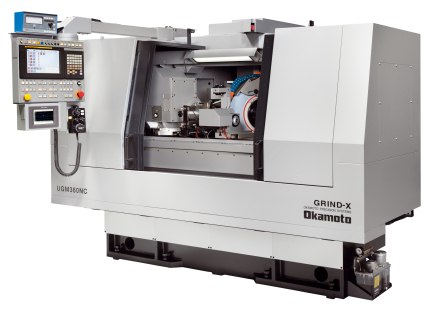

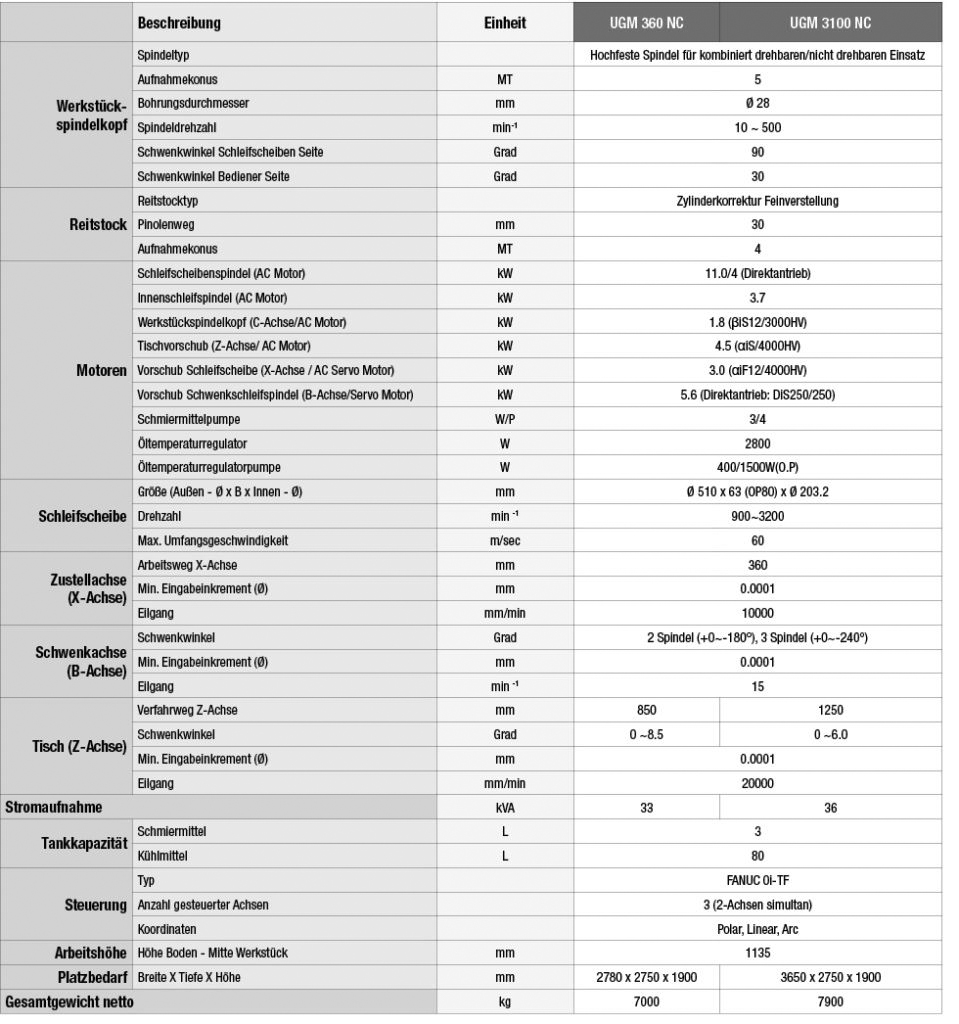

Präzisions- CNC- Rundschleifmaschine mit B-Achse

Standardsoftware mit 10-stufigem Schleifprogramm. Software für den Profilschliff optional erhältlich. Eingabe Planschleiffdaten mittels Touch-Screen. Schleifscheibe und Spindel werden standardmäßig jeweils mit AC-Servomotoren
angetrieben. Stufenloser Drehzahlregelung standardmäßig.

• Doppel V-Längsführungen

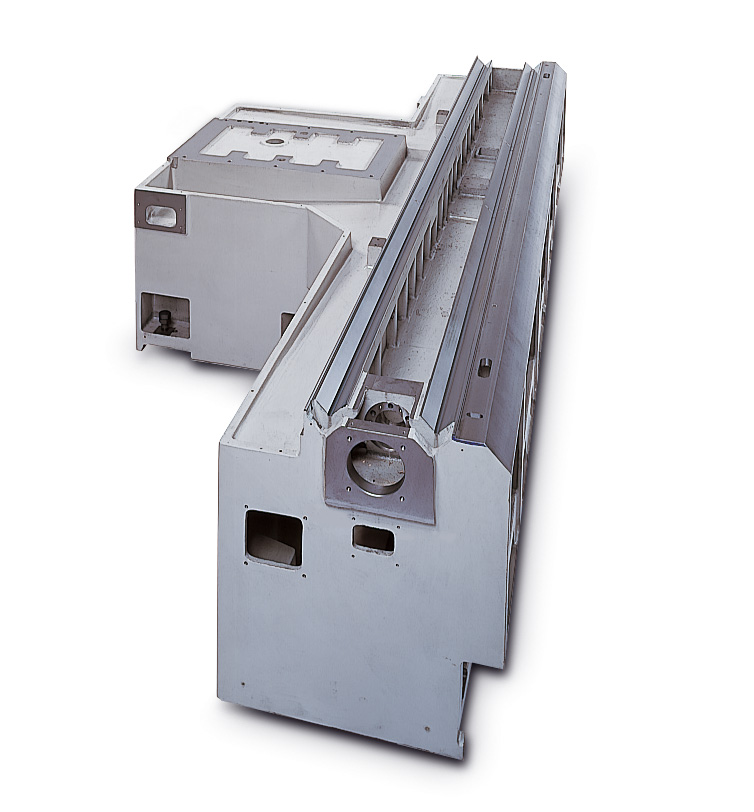

• T-förmiges Maschinenbett
• Temperaturstabilisierte Spindeln
• Wartungsarmer B-Achsenmotor mit Direktantrieb
• Direkt angetriebene Kugelumlaufspindeln


Zusatzausstattung

• Motorisch angetriebener Reitstock
• Rollenabrichter
• Anschnitterkennung
• Programmiersoftware iCAM / EDELAC Win

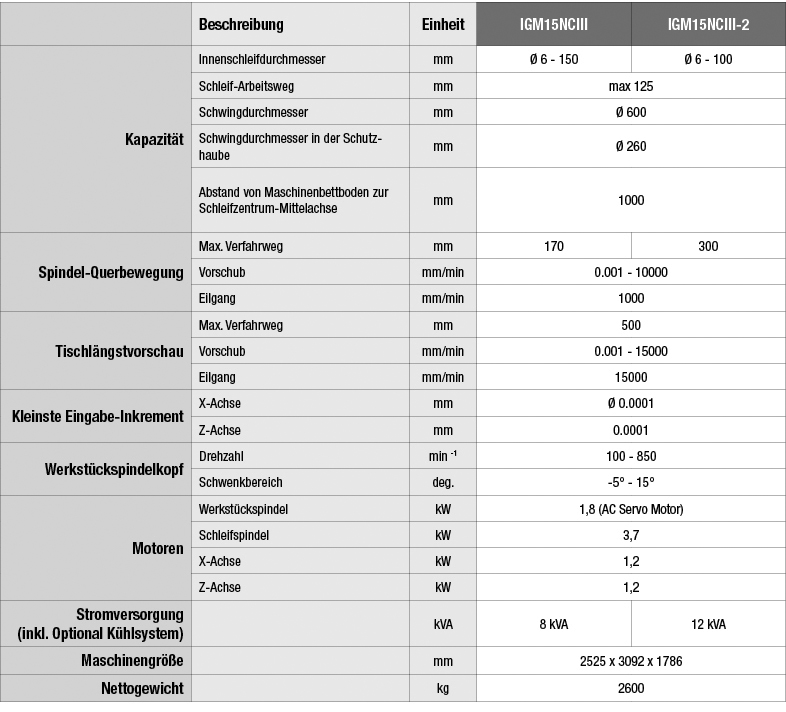

Innenschleifmaschine mit wahlweise 2 Spindeln

Standardsoftware mit 10-stufigem Schleifprogramm. Software für das Konus- und Konturschleifen bei paralleler 2-Achsen- Ansteuerung. Eingabe der Schleifdaten mittels Touch-Screen. Schleifscheibe und Spindel werden standardmäßig jeweils durch AC-Servomotoren angetrieben. Die hohe Präzision wird durch die gekühlte Kugelumlaufspindel optimiert.

• Innenrundschleifmaschine für bis 150mm Bohrungstiefe
• FANUC Touch-Screen mit einfacher Symboleingabe
• Mit 1 Schleifspindel oder 2 Spindel-Ausführung mit Motorspindeln


Zusatzausstattung

• 3-Backenfutter manuell
• Auswahl von verschiedene innenspindeln mit Dorn
• Kühlmittelanlage mit Papierbandfilter
• Kühlmittelanlage mit Magnetvorabscheider und Temperaturregler

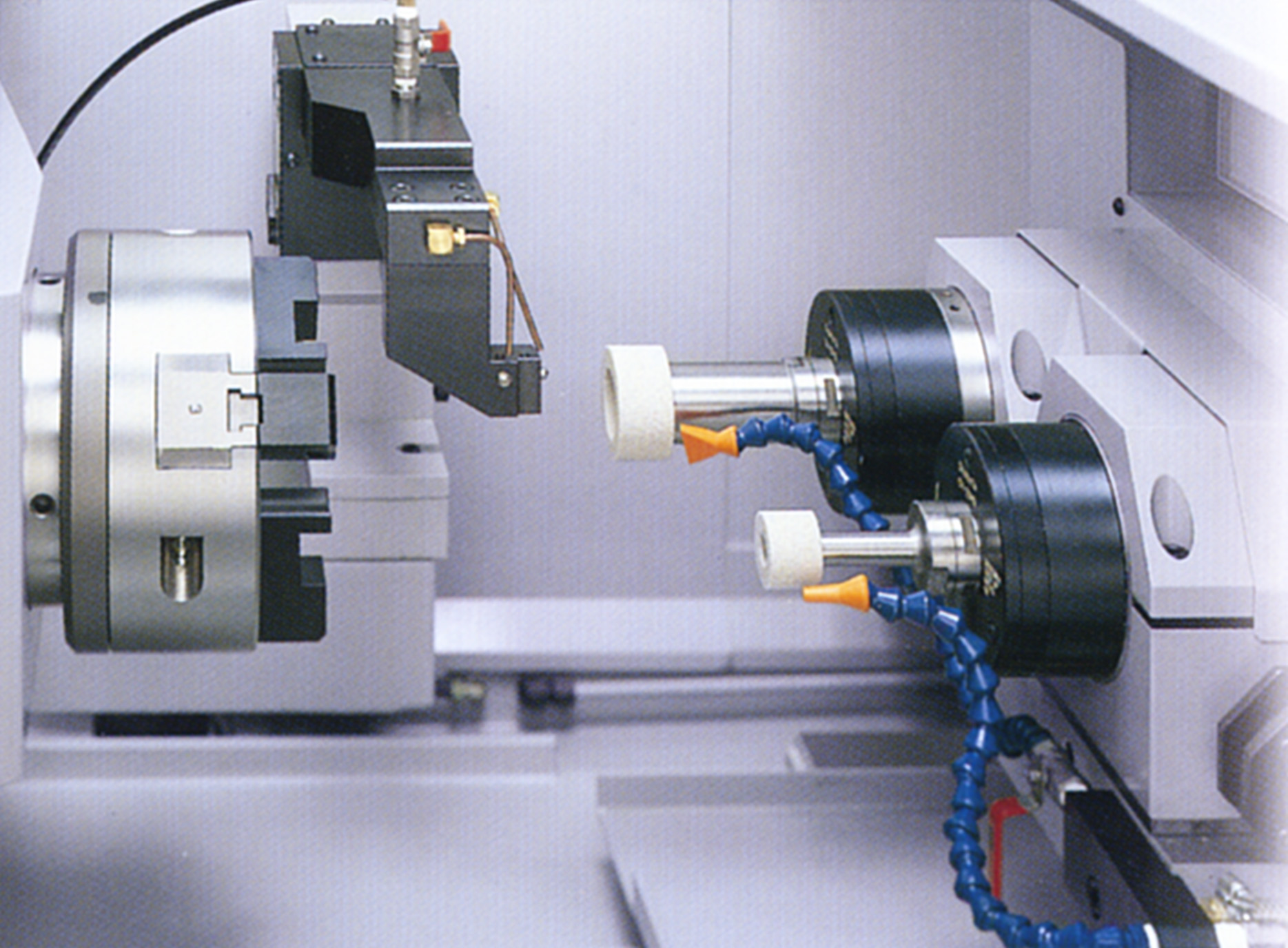

Äußerst robuste Innenschleifmaschine mit zwei unabhängig voneinander beweglichen Spindeln

Standardsoftware mit 10-stufigem Schleifprogramm. Software für das Konus- und Konturschleifen bei paralleler 2-Achsen- Ansteuerung. Eingabe der Schleifdaten mittels Touchscreen. Schleifscheibe und Spindel werden standardmäßig jeweils durch AC-Servomotoren angetrieben. Die hohe Präzision wird durch die gekühlte Kugelumlaufspindel optimiert.

• Spindeldrehzahl 6.000 min-1 bis 60.000 min-1
• Eine Auswahl an selbstangetriebenen Hochfrequenzspindeln ist ebenfalls erhältlich (Option).
• Boxer-Spindelanordnung für eine schnelle und einfache Einstellung ohne Bedenken hinsichtlich Spindel-/Werkstückbeeinträchtigungen
• FANUC Touchscreen mit einfacher Symboleingabe
• Kühlmittelzufuhr durch die Werkstückspindel
• Schwenkbarer Abrichter

Zusatzausstattung

• Spannmittel
• Auswahl verschiedener Innenspindeln
• Kühlmittelanlage
• Software Optionen

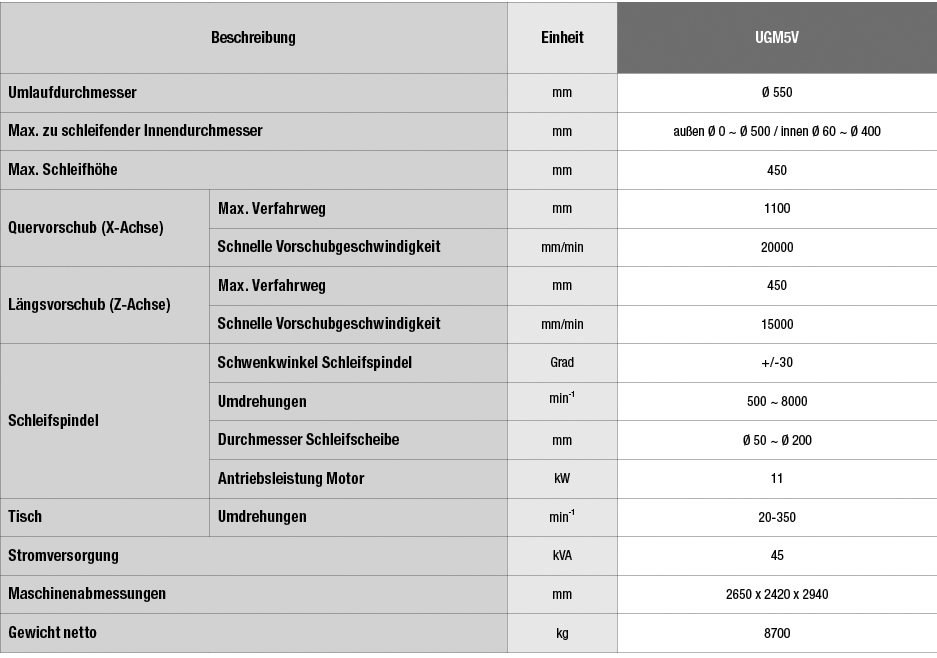

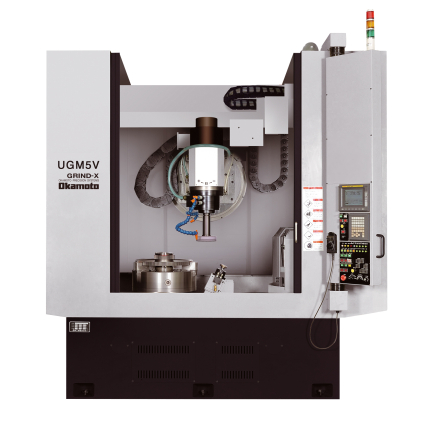

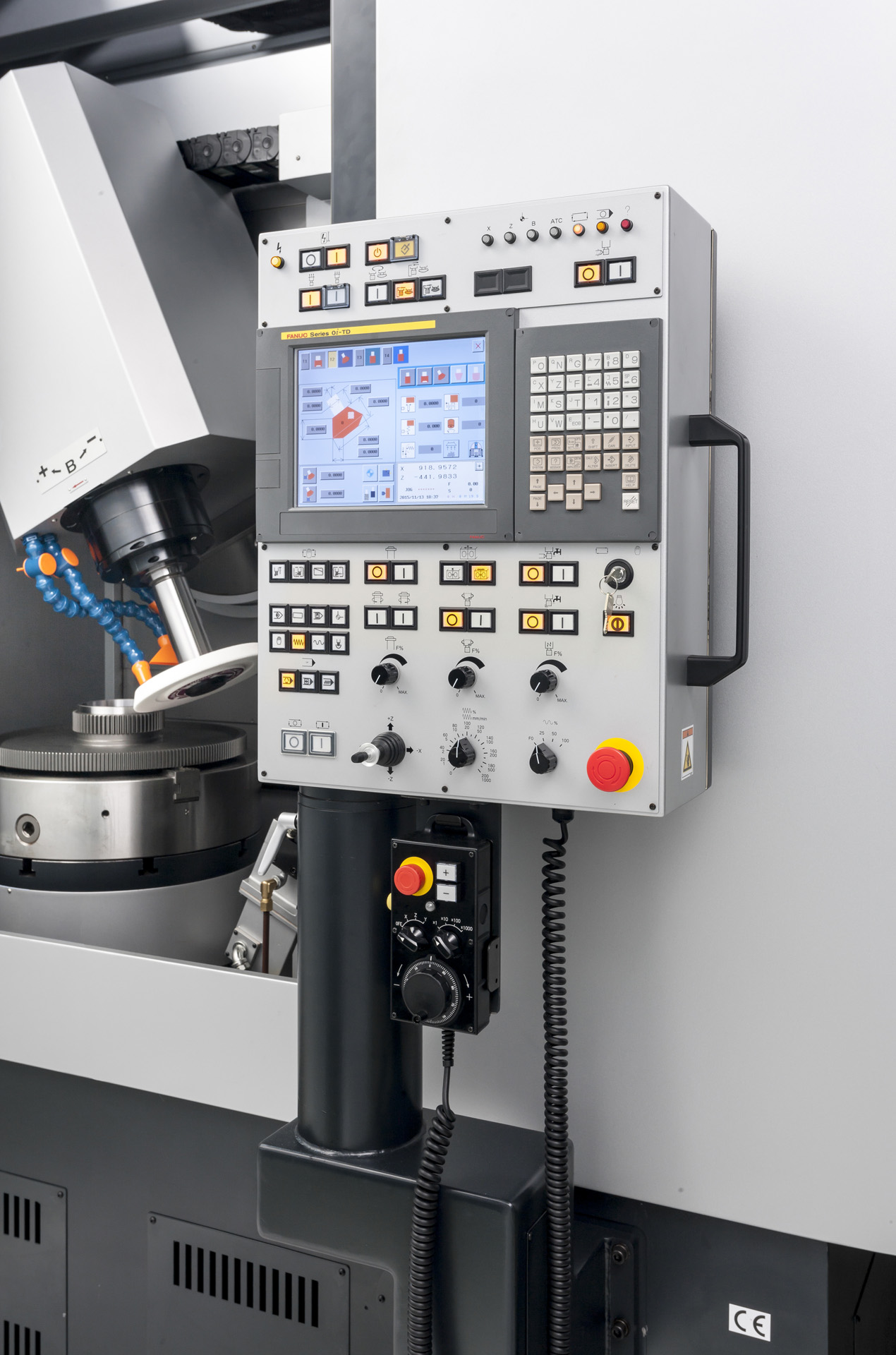

Präzisions- Universalrundschleifmaschine mit B-Achse

Mit der Einführung dieser neuen Universalbaureihe von Vertikal- und Innenschleifmaschinen hat Okamoto sein umfassendes Know-How im Bereich Innen und Außenschleifen in einem komplett neuartigen Designkonzept zusammengefasst.

• CNC Universalrundschleifmaschine

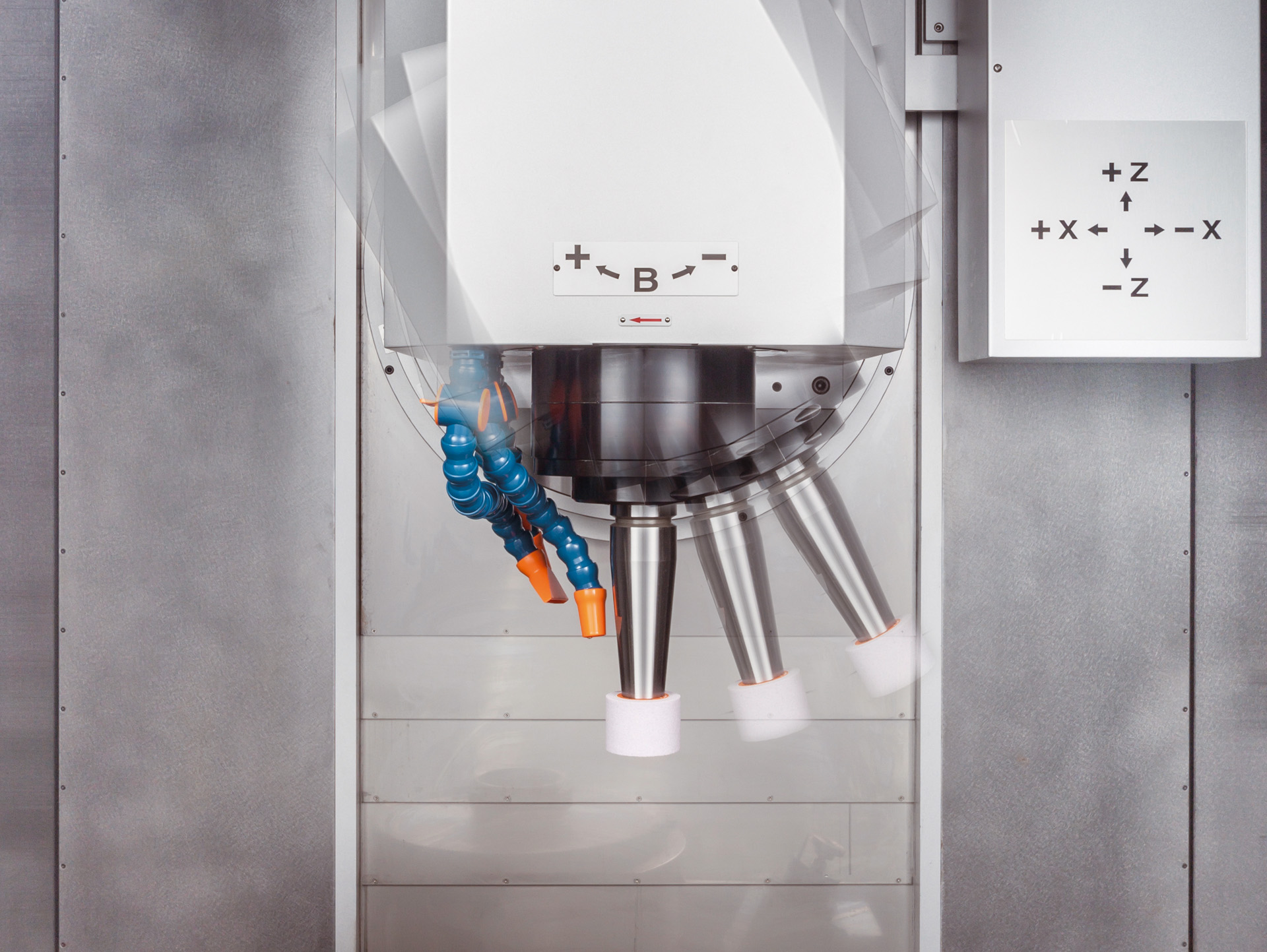

• Schwenkbarer Spindelkopf (B-Achse)

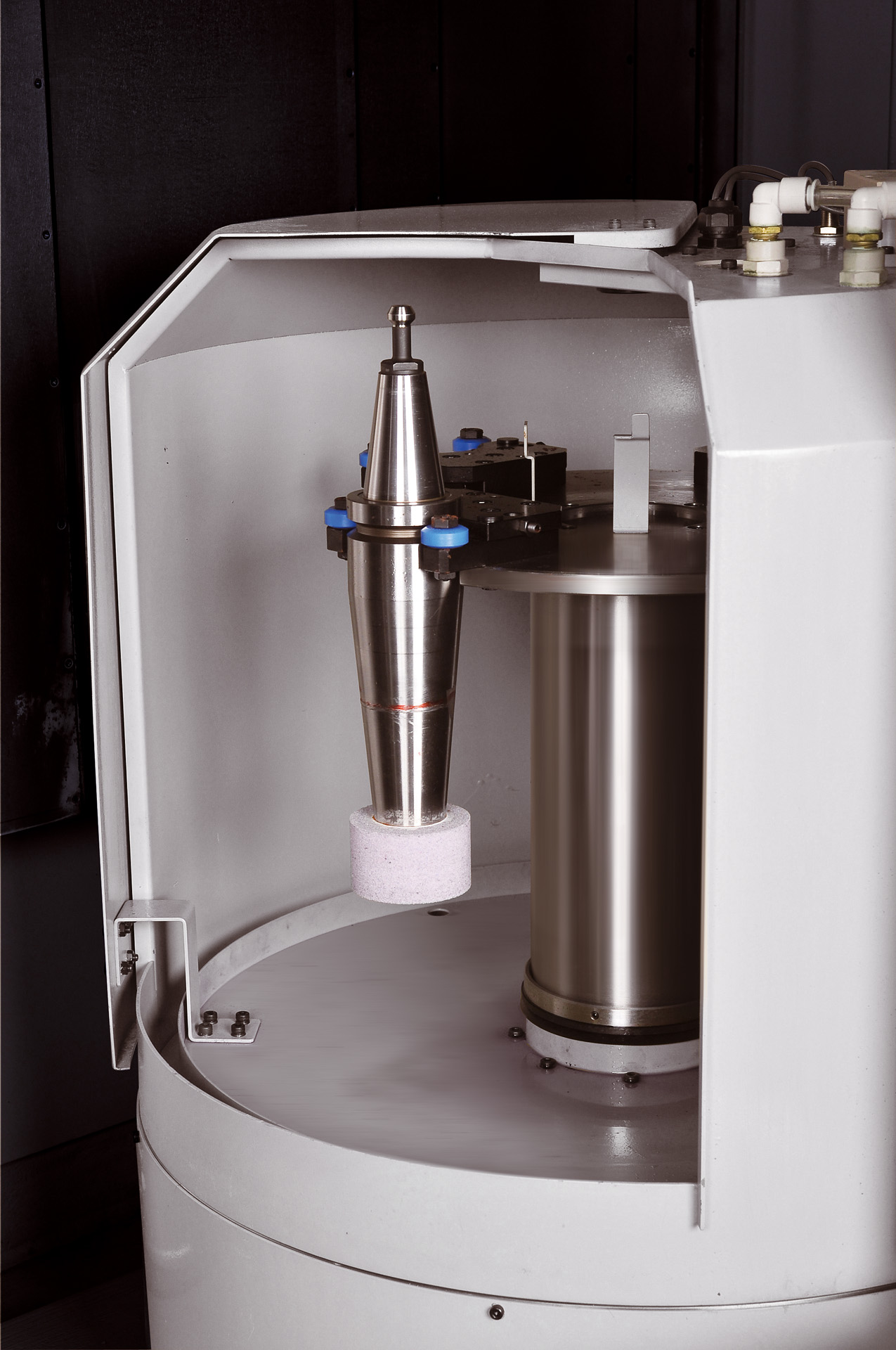

• Automatischer 4-fach- Schleifscheibenwechsler
• Rundlaufgenauigkeit 0,9 μ


Zusatzausstattung

• 3-Backenfutter 500mm Durchmesser manuell
• Scheibenaufnahmen / Halter mit Aufnahmekonus BT40
• Kühlmittelanlage mit Papierbandfilter SBF 60
• Kühlmittelanlage mit Magnetvorabscheider und Temperaturregler
