Profilschleifmaschinen

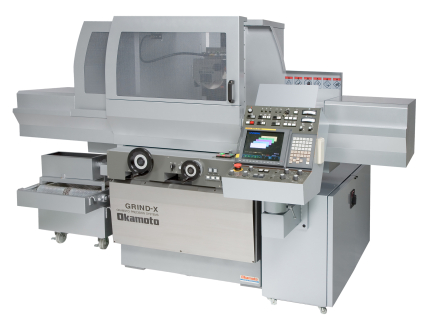

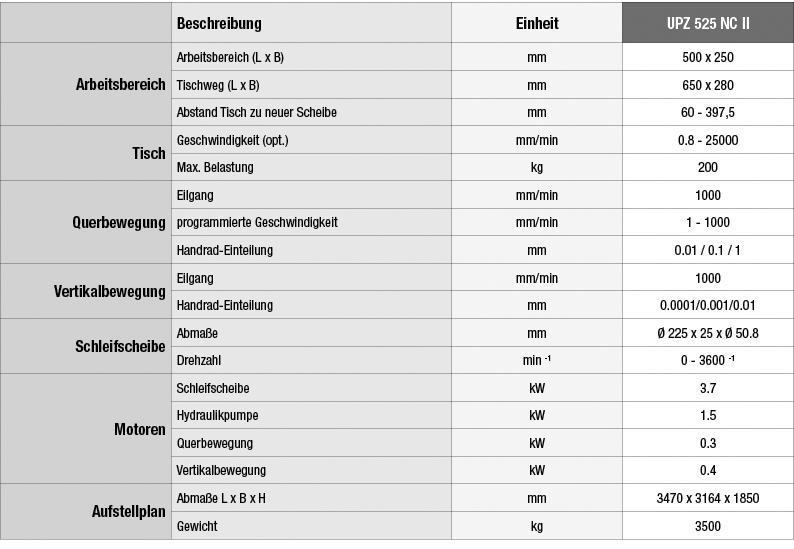

Hochpräzisions- CNC- Flach- und Profilschleifmaschine

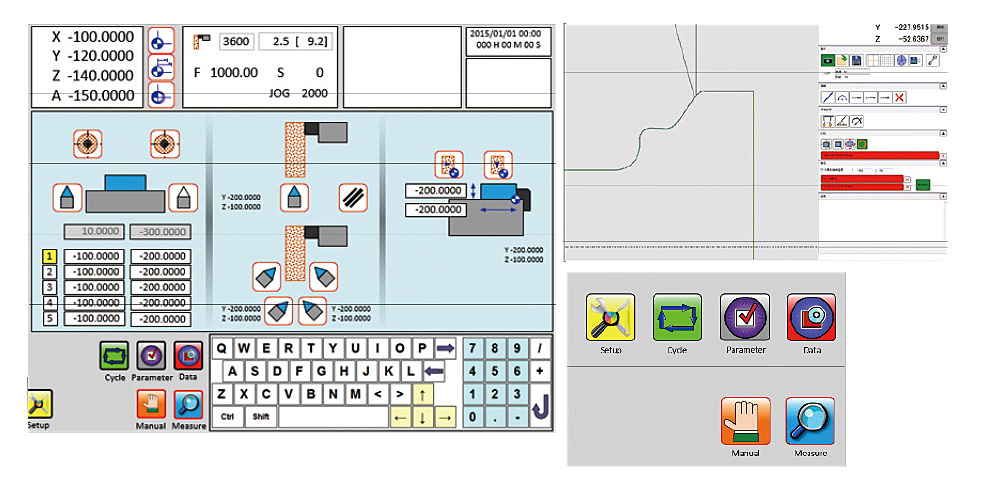

Die Maschine ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Doppel V-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Die intuitive Bedingung der Steuerung durch die Kommunikation- Software vereinfacht den Einsatz und erhöht die Produktivität merklich. Schleifweg von 400mm - 500mm in der Längsachse und 200mm - 250mm in der Querbewegung.

• FANUC 21i MB Steuerung
• „Teach in Verfahren“
• Scale-Feed-Back für die Z-Achse
• Temperatur stabilisierter Schleifspindelkopf

Zusatzausstattung

• Elektro-Permanent Magnetspannplatte
• Papierbandfilter mit Kühlmitteleinrichtung
• Präzisionsauswuchtwaage
• CNC Diamant Rollenabrichtgerät
• Temperatur stabilisierter Schleifspindelkopf

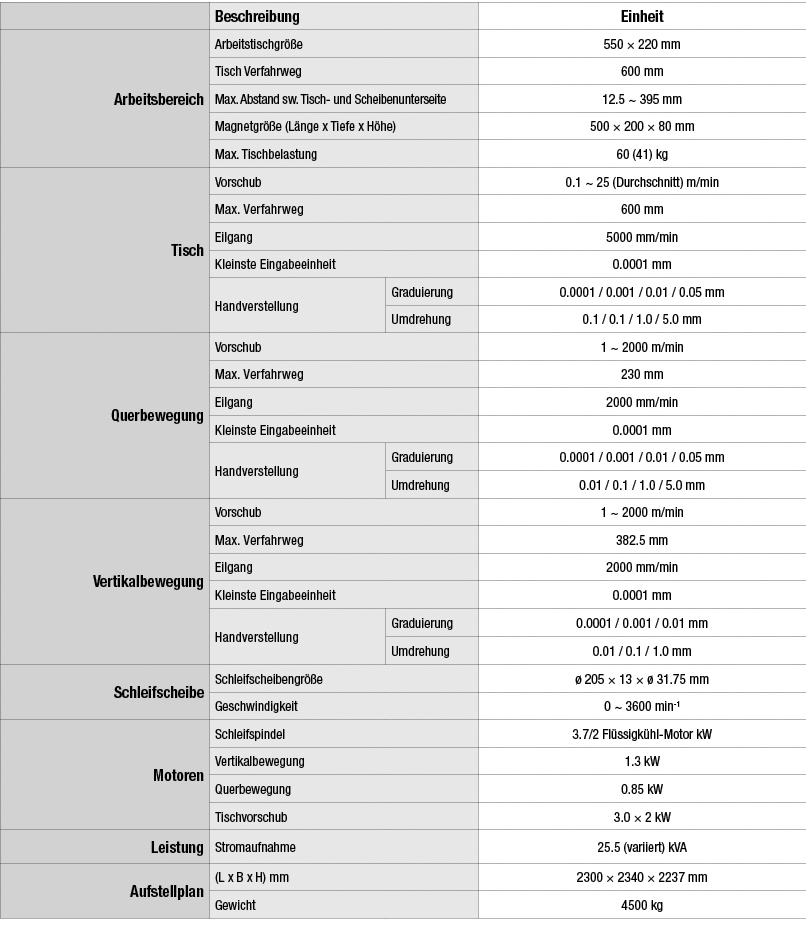

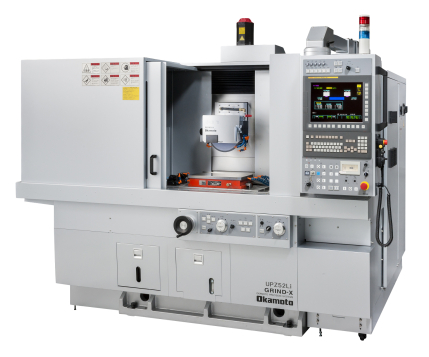

Ultra- Präzisions- Flach- und Profilschleifmaschine

Die Hochgeschwindigkeitsmaschine hat einen Schleifweg von 500 mm in der Längsachse sowie ein Querweg von 200 mm und ist vom Produktportfolio dem Werkzeugbau, Vorrichtungsbau und Kleinserienproduktion zugeordnet. Eine reichhaltige Grundausstattung und die einfache Handhabung der Maschine zeichnen die Baureihe aus. Die stabile Ausführung des Spindelkopfs und das Führungsprinzip mit Linear-Führung in der Längsachse und Querachse sind Garanten für die dauerhafte Präzision. Die intuitive Bedingung der Steuerung vereinfacht den Einsatz und erhöht die Produktivität merklich.

• Tischlängsantrieb durch Linearmotor
• Werkstück-Messsystem
• CCD-Kamera
• Hochgeschwindigkeits-Pendelbewegung (500/min)
• Temperatur stabilisierter Schleifspindelkopf

Zusatzausstattung

• Elektro-Permanent Magnetspannplatte 500mm x 200mm
• Papierbandfilter mit Kühlmitteleinrichtung
• Absaugeinrichtung für Kühlnebel

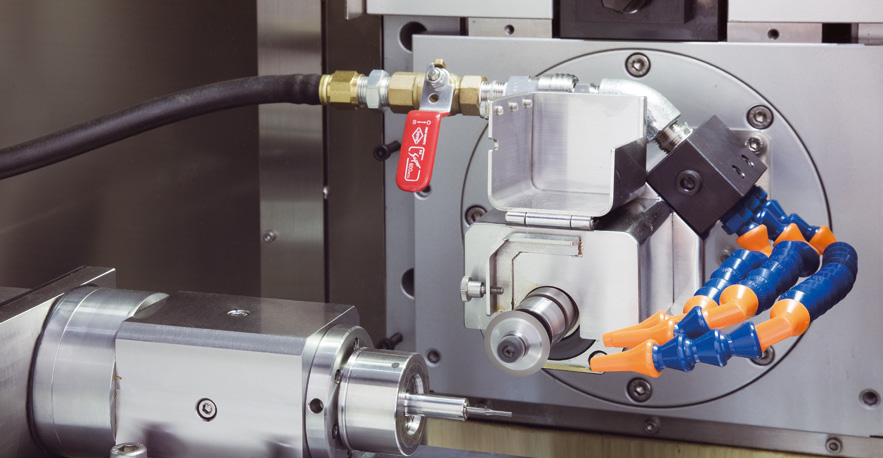

• 2-Punkt Rotativ-Abrichter
• Messsystem inkl. CCD Kamera und Software

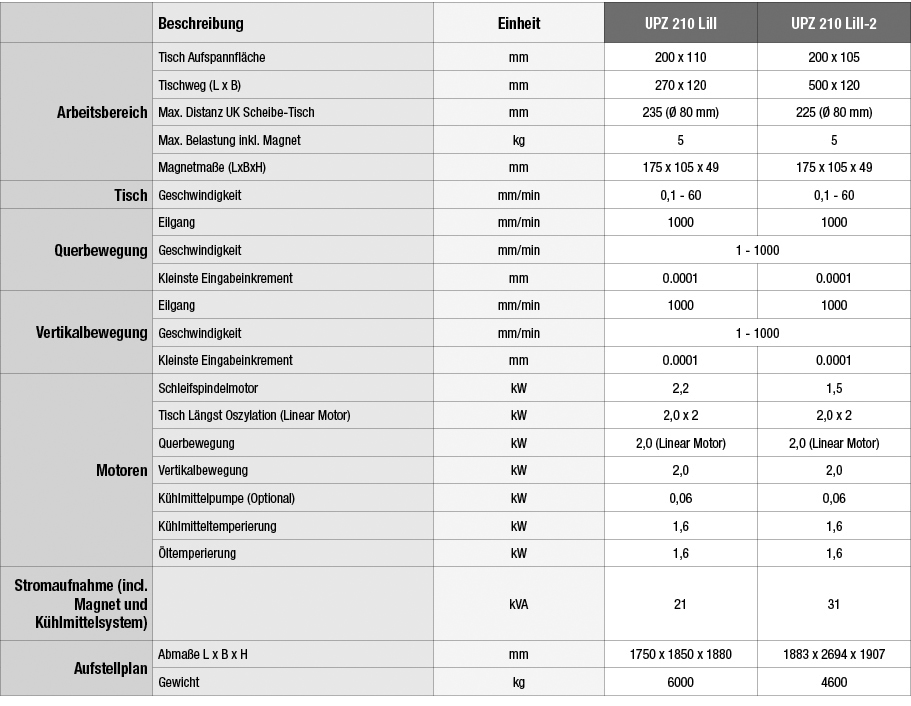

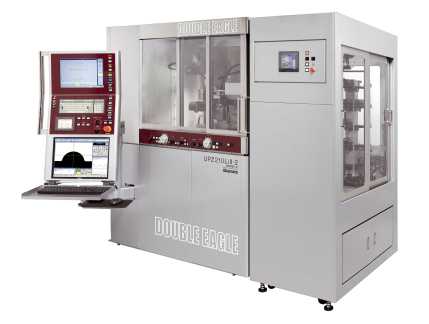

Präzisions- CNC- Schnellhubmaschine mit Linearmotorantrieb


Mit 5700 kg Eigengewicht bietet diese Maschine eine Basis für vibrationsarmes, ultra präzises Schleifen von Flächen und Profilen. Hochpräzise Linearführungen (optional hydrostatische Führungen) gepaart mit Linearmotoren für den Tischantrieb lassen eine Tischoszylation von bis 250 Doppelhübe pro Minute zu. Zwei unabhängig voneinander arbeitende Schleifköpfe ermöglichen Vorschleifen, Fertigschleifen in einer Aufspannung. Kombiniert mit CCD Kamera kompensiert die Maschine evtl. Maßabweichungen, vermisst das Teil und stellt somit das Teil genau und ohne zusätzliches Umspannen mannlos fertig.

• CNC Schnellhubmaschine mit Linearmotorantrieb
• als Einspindel oder Doppelspindelmaschine erhältlich
• Hartmetallschleifen mit 520 Ozylationshüben pro Minute
• Vorschleifen, Fertigschleifen, Messen, Kompensieren selbstständig in einer Aufspannung

Zusatzausstattung

• Kühlmittelanlage
• Ölnebelabsaugung
• Temperaturstabilisierung
• Reinigungseinrichtung
